Shelter photovoltaïque : définition, intérêts et usages professionnels

Dans un secteur photovoltaïque en pleine expansion, les infrastructures techniques deviennent de plus en plus sophistiquées. L’une des solutions techniques souvent méconnues mais essentielles est le shelter photovoltaïque. Contrairement à une idée reçue, il ne s’agit pas d’un abri équipé de panneaux solaires. Il s’agit d’une structure dédiée à la protection et à l’intégration des équipements électriques d’une installation photovoltaïque : onduleurs, tableaux de protection, dispositifs de communication, batteries parfois, etc.

Dans cet article, nous allons explorer en profondeur ce qu’est un shelter photovoltaïque, ses rôles techniques et logistiques, les avantages concrets qu’il offre aux professionnels, ainsi que ses usages selon les contextes d’installation.

1. Qu’est-ce qu’un shelter photovoltaïque ?

Le shelter photovoltaïque est un abri technique préfabriqué, conçu spécifiquement pour accueillir les composants électriques sensibles d’une centrale photovoltaïque. Il sert à abriter et protéger :

• les onduleurs (centralisés ou string),
• les tableaux électriques (AC/DC),
• les systèmes de monitoring ou de communication,
• les éléments de sécurité électrique (protection, sectionnement, parafoudre…),
• et dans certains cas, des batteries (bien que cela dépende des normes de sécurité et de la configuration du site).

À ne pas confondre avec un carport solaire ou une ombrière : le shelter ne porte pas de modules photovoltaïques. Son rôle est purement fonctionnel, au service de la pérennité et de la performance du système.

2. Pourquoi installer un shelter photovoltaïque ?

L’installation d’un shelter photovoltaïque n’est pas systématique. Elle dépend avant tout de la taille de l’installation, de sa complexité électrique, de la topologie du site et des exigences de performance ou de sécurité. Cependant, dès lors qu’un projet dépasse certains seuils de puissance ou qu’il implique un regroupement technique des équipements, le shelter devient une solution logique, efficace et pérenne. Son intérêt se révèle d’autant plus stratégique lorsque l’on souhaite sécuriser l’installation, faciliter son exploitation et anticiper son évolution dans le temps.

a. Protection optimale des équipements électriques

Les onduleurs, tableaux électriques, dispositifs de monitoring et autres équipements sensibles installés dans une centrale photovoltaïque sont exposés à de nombreuses agressions extérieures lorsqu’ils sont laissés en environnement ouvert ou mal abrité. Les conditions climatiques, telles que la pluie, les écarts de température ou le vent chargé de poussières, peuvent impacter leur bon fonctionnement et accélérer leur vieillissement. À cela s’ajoutent d’autres risques comme l’humidité, les rongeurs, les insectes, voire les actes de malveillance sur des sites isolés.

Le shelter permet de créer un environnement maîtrisé et protégé. Conçu pour résister aux conditions extérieures les plus exigeantes, il offre une protection IP élevée contre l’eau et les poussières, et peut intégrer des solutions de ventilation naturelle, de climatisation ou même de chauffage pour maintenir une température intérieure stable. Cela contribue à garantir la durabilité des équipements, à réduire les pannes prématurées, et donc à limiter les coûts liés au remplacement ou à la maintenance corrective. Par ailleurs, les shelters peuvent être sécurisés physiquement avec des systèmes de verrouillage, de contrôle d’accès ou d’alarme, assurant ainsi une véritable barrière contre les intrusions ou les dégradations.

b. Une maintenance facilitée et rationalisée

En centralisant tous les équipements dans un espace unique, conçu pour être accessible et fonctionnel, le shelter offre un confort d’intervention significatif pour les techniciens en charge de l’exploitation ou de la maintenance. Fini les onduleurs disséminés dans des endroits difficiles d’accès ou installés à l’intérieur de locaux techniques non adaptés : ici, tout est prévu pour faciliter l’accès, l’identification et l’intervention sur les différents organes du système.

Le shelter permet de réaliser plus aisément les opérations de maintenance préventive (nettoyage, vérifications, resserrage, tests de fonctionnement), mais aussi les interventions curatives en cas de panne ou de dysfonctionnement. Il autorise une mesure rapide des performances, un contrôle visuel facilité, et un remplacement rapide des composants, sans perturbation excessive de l’installation. De plus, certains shelters sont équipés de passe-câbles étanches, de rails de fixation normalisés, d’un éclairage intérieur, et parfois même d’un poste de supervision embarqué, ce qui en fait de véritables locaux techniques prêts à l’emploi.

c. Un levier de productivité sur les chantiers

Dans un contexte où les délais d’installation sont de plus en plus serrés et où l’optimisation des coûts est cruciale, le shelter photovoltaïque offre un avantage logistique indéniable. La plupart des modèles disponibles sur le marché peuvent être préfabriqués, pré-câblés et testés en atelier, ce qui permet de réduire considérablement le temps passé sur site. En arrivant clé en main, le shelter limite le recours à de la main d’œuvre spécialisée sur le terrain, diminue le nombre d’interfaces entre corps de métier, et sécurise les délais de mise en service.

Cela permet également d’éviter les erreurs de câblage ou les imprévus liés aux conditions de chantier. Cette approche industrielle de la préparation du shelter est particulièrement appréciée des installateurs professionnels, qui peuvent standardiser leurs procédés, fiabiliser leurs livraisons et limiter les interventions correctives après installation. Le shelter devient ainsi un véritable module fonctionnel, qui s’insère dans la logique de chantier comme une brique technique autonome.

d. Une réponse aux exigences réglementaires et de sécurité

Les normes en vigueur dans le secteur photovoltaïque, comme la NF C15-100, le guide UTE C15-712, ou encore les règles de la RT2012/2020 pour certaines installations intégrées au bâti, imposent un niveau de sécurité élevé pour la partie électrique. Le shelter permet d’apporter une réponse claire et centralisée à ces exigences, en regroupant les équipements dans un volume défini, contrôlé, documenté et conforme aux prescriptions normatives.

Il permet également de canaliser les risques électriques, grâce à l’intégration de dispositifs de coupure, de protection contre les surintensités, de parafoudre, de mise à la terre, etc. En cas de dysfonctionnement ou d’incident, l’isolement des équipements dans le shelter limite les conséquences sur l’installation globale. D’un point de vue assurantiel et contractuel, cette centralisation technique dans un environnement normé est également un gage de sérieux et de conformité, tant pour les exploitants que pour les investisseurs ou assureurs.

3. Typologies de shelters photovoltaïques : quelles solutions pour quels projets ?

En fonction de la configuration du site, de la puissance à traiter et des préférences d’intégration, il existe plusieurs solutions de shelters photovoltaïques. Technideal propose une gamme complète de shelters adaptés à tous types de sites, en fonction de la puissance, de l’environnement, du mode de pose ou des contraintes d’intégration.

👉 Notre bureau d’étude conçoit également des solutions sur-mesure, entièrement modulables selon les besoins de chaque client, que ce soit en termes de dimensions, d’équipements intégrés, de connectique ou de marques utilisées. Cette approche personnalisée permet de répondre avec précision aux exigences techniques et aux réalités de terrain.

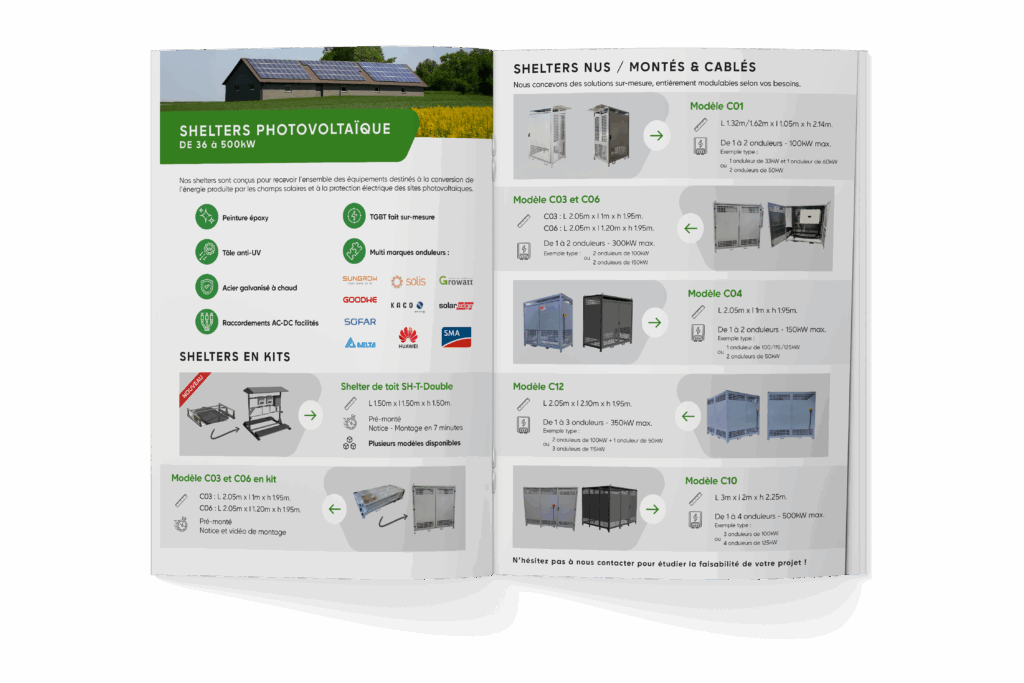

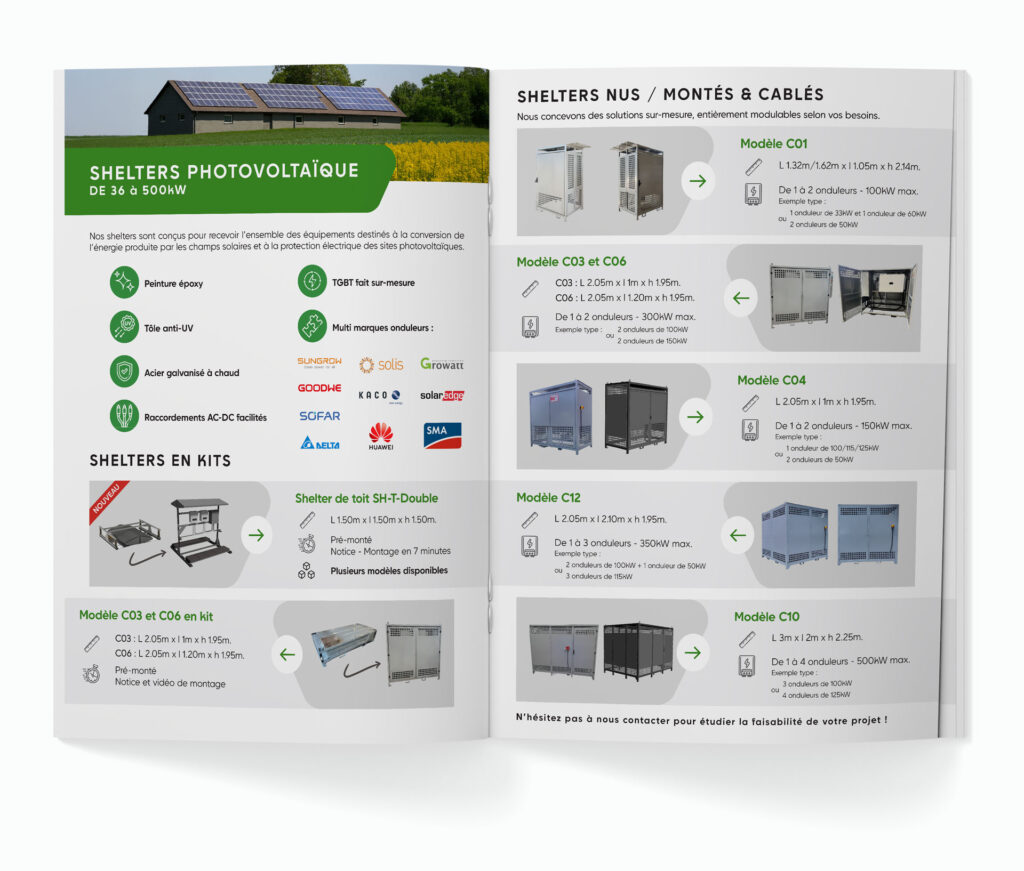

Voici les trois grandes familles de shelters disponibles dans notre offre :

a. Shelters en kits : la solution économique et flexible

Les shelters en kits sont conçus pour offrir un excellent compromis entre coût, modularité et performance. Livrés démontés avec une notice de montage claire (et vidéo), ils sont facilement transportables et peuvent être assemblés en quelques minutes sur site (montage en moins d’un heure pour certains modèles).

Caractéristiques principales :

• Structure en acier galvanisé à chaud, avec tôle anti-UV et peinture époxy pour une excellente tenue extérieure.
• Pré-équipement AC/DC avec TGBT sur-mesure (tableaux généraux basse tension).
• Compatibles avec de nombreuses marques d’onduleurs.
• Idéal pour des puissances de 36 à 300 kWc selon les modèles (C03, C06…).

💡 Parfait pour les professionnels recherchant une solution simple, rapide à mettre en œuvre, sans compromis sur la qualité.

b. Shelters nus ou montés & câblés : la solution clé en main

Pour les projets nécessitant une intégration plus poussée ou un niveau de puissance élevé, Technideal propose des shelters déjà montés et câblés en usine. Ces modèles sont disponibles dans différentes tailles et puissances, avec des configurations prêtes à installer ou totalement personnalisables.

Quelques exemples de capacités typiques :

• Modèle C01 : jusqu’à 2 onduleurs, max. 100 kW
• Modèle C04 : 1 à 2 onduleurs, max. 150 kW
• Modèle C03/C06 : jusqu’à 2 onduleurs, max. 300 kW
• Modèle C12 : 3 onduleurs, jusqu’à 350 kW
• Modèle C10 : jusqu’à 4 onduleurs, max. 500 kW

Avantages :

• Gain de temps sur site : tout est déjà installé, testé et sécurisé.
• Haute fiabilité : les câblages sont réalisés en atelier dans des conditions maîtrisées.
• Intégration sur mesure : choix des marques, des configurations AC/DC, des équipements additionnels (monitoring, parafoudre, ventilation…).

💡 Recommandé pour les centrales photovoltaïques au sol, les bâtiments industriels, ou les projets nécessitant une mise en service rapide et sans aléas.

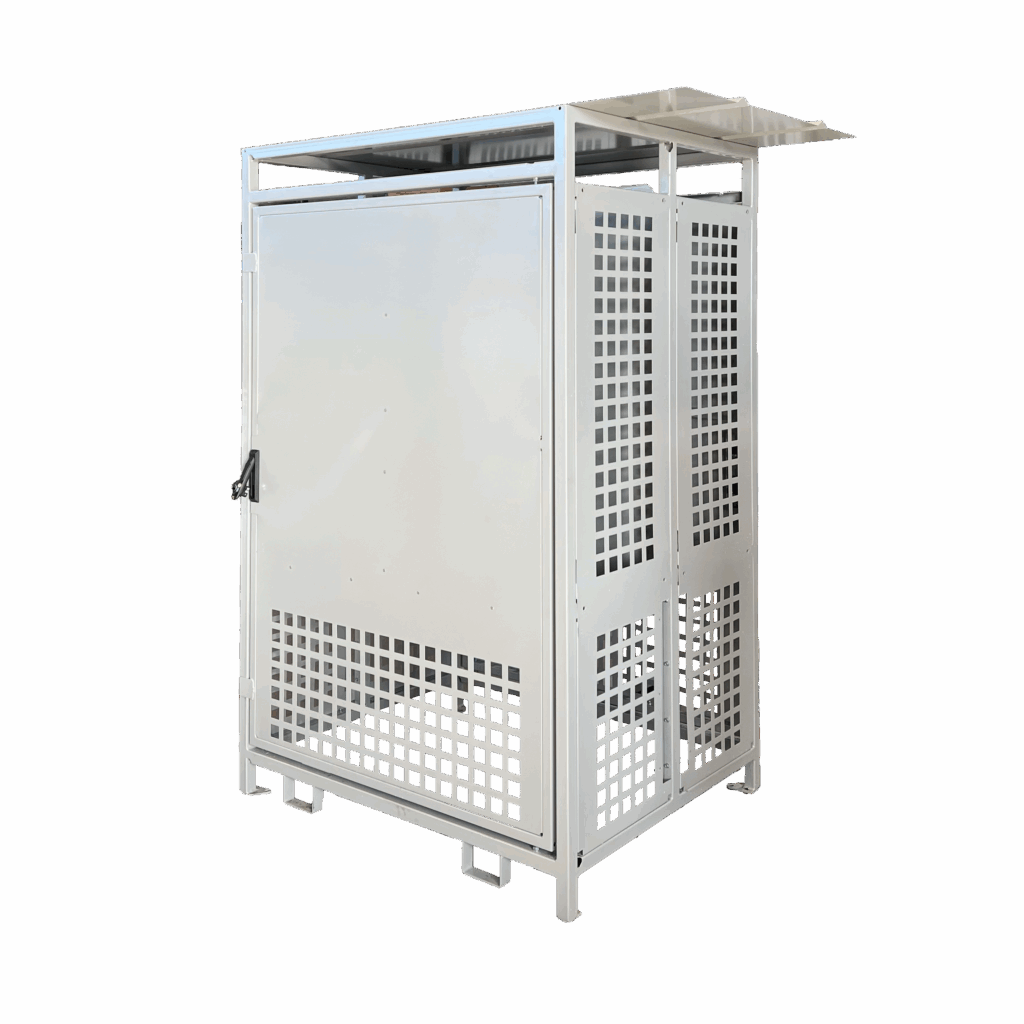

c. Shelters de toit : la solution compacte et résistante pour les installations contraignantes

Les shelters de toit Technideal sont spécialement conçus pour offrir une solution technique fiable, légère et facile à installer dans les contextes où l’espace intérieur ou au sol est limité. Ils permettent d’abriter les équipements de conversion (onduleurs, tableaux, protections) directement sur la toiture, tout en garantissant une excellente tenue mécanique et une protection optimale.

Une gamme adaptée aux différentes contraintes

Plusieurs modèles sont disponibles pour s’adapter aux spécificités du site :

• SH-T-1500 : 1,5 x 1,5 x 0,75 m – 36 kg
  Compact et léger, idéal pour les petits systèmes. À fixer au sol.
• SH-M-1500 : 1,5 x 1,5 x 0,49 m – 33 kg
  Modèle mural pour applications où le plancher est indisponible.
• SH-T-DOUBLE : combinaison du SH-T-2-1500 avec barres de support pour ballast.
  Ce modèle permet une installation sans perçage grâce à un système de ballastage étudié selon les conditions du site. Il est testé en soufflerie selon la norme NBN1991-1-4, garantissant sa résistance au vent.

Caractéristiques techniques

• Structure robuste : profilés en acier galvanisé à chaud.
• Toiture résistante : zinc-magnésium.
• Installation ultra rapide : modèles pré-montés, montage en 7 minutes.
• Fixation multiple : au sol, au mur, ou sur barres support ballast.
• Poids optimisé pour la pose sur toiture légère.

💡 Idéal pour les installations en toiture (tertiaire, agricole, résidentiel collectif) où l’on souhaite sécuriser et isoler les équipements sans encombrer l’intérieur des bâtiments

4. Une gamme adaptable à vos projets

Grâce à ces trois typologies, Technideal couvre une large variété de besoins dans les secteurs agricole, industriel et tertiaire. Que vous cherchiez une solution en kit économique, une intégration complète clé en main, ou une version ultra-compacte pour toiture, la gamme de shelters photovoltaïques proposée permet :

• une centralisation efficace des équipements électriques (onduleurs, protections, monitoring),
• une installation optimisée en termes de temps et de logistique,
• un respect des normes tout en assurant la sécurité des biens et des personnes.

Tous les modèles sont personnalisables sur demande, en fonction des contraintes du site, des puissances à gérer ou des marques utilisées.

5. Une logique modulaire au service de tous les profils de projet

La gamme de shelters proposée permet de couvrir une très large plage de puissances (de 36 kW à 500 kW), avec une flexibilité appréciée des :

• installateurs, qui gagnent en temps et en fiabilité,
• bureaux d’études, qui peuvent anticiper le dimensionnement et l’intégration,
• exploitants, qui bénéficient d’une maintenance facilitée et d’une meilleure durabilité du matériel.

Ces shelters, montés ou en kit, illustrent parfaitement la tendance actuelle du photovoltaïque professionnel : standardiser sans rigidifier, pour concilier performance, sécurité, rapidité d’exécution et longévité.

6. Les contextes d’usage du shelter photovoltaïque

Le shelter n’a pas de sens dans tous les projets. Voici les contextes où il devient un choix pertinent :

Installations au sol en milieu agricole ou rural

En champ ouvert, les risques liés aux intempéries, aux rongeurs ou au vandalisme sont importants. Le shelter permet de regrouper et de sécuriser toute la partie électrique.

Sites industriels ou tertiaires distants

Pour une installation sur un hangar isolé, une ferme ou une usine, il est parfois plus simple d’installer un shelter en pied de bâtiment plutôt que d’intégrer tous les équipements à l’intérieur.

Centrales de taille intermédiaire à grande (>100 kWc)

Plus la puissance augmente, plus les équipements se complexifient : onduleurs de forte puissance, dispositifs de surveillance, protections renforcées. Le shelter devient un centre névralgique du système.

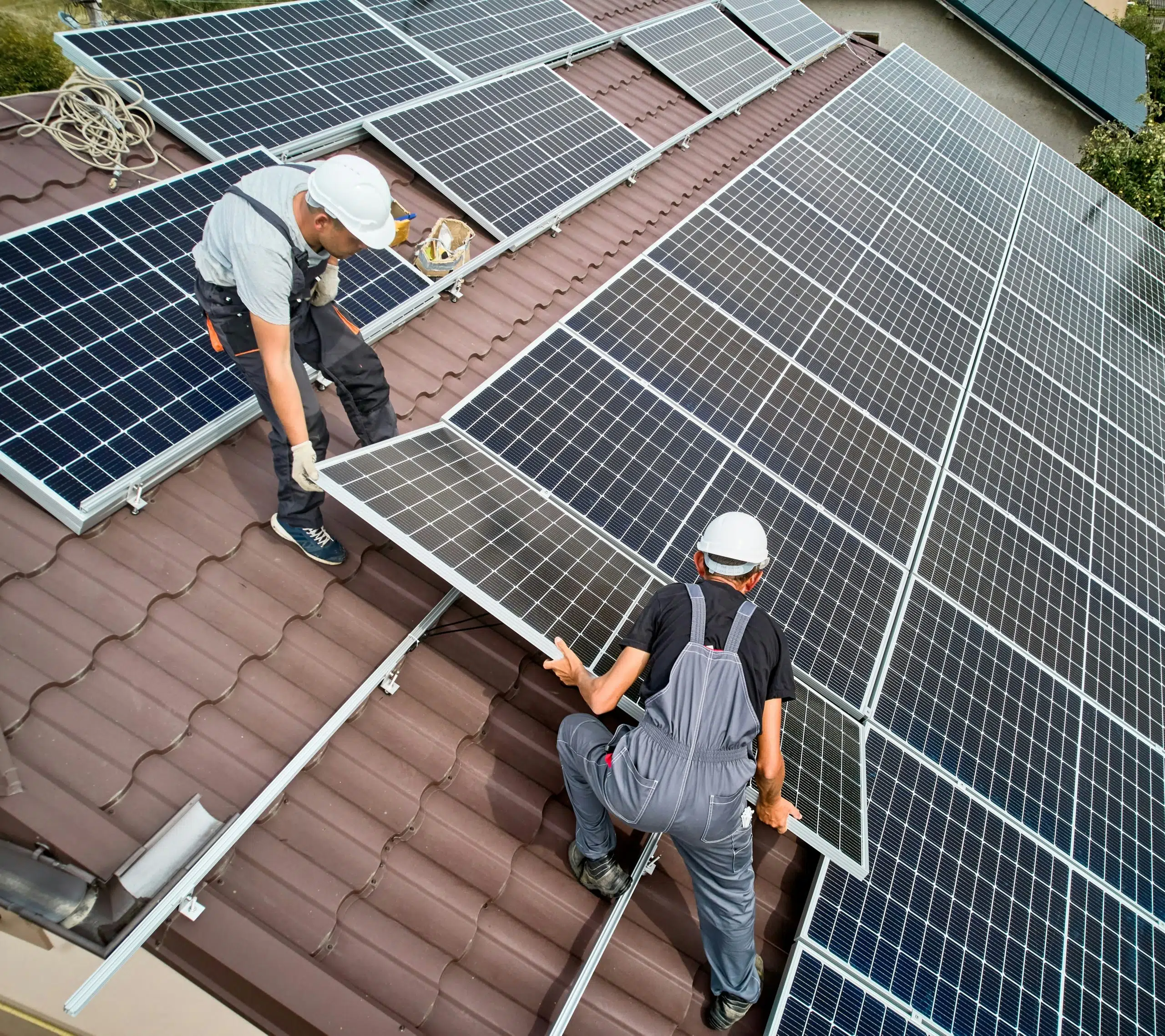

Installations sur toitures

Souvent négligé, ce cas est pourtant très fréquent, notamment dans les projets tertiaires, agricoles ou industriels. Lorsqu’il n’existe pas de local technique à l’intérieur du bâtiment ou que l’espace disponible est limité, le shelter de toit s’impose comme une solution idéale.

7. Bonnes pratiques pour concevoir ou choisir un shelter

Pour que le shelter soit un atout et non une contrainte, il convient de respecter certaines bonnes pratiques :

• Dimensionner correctement l’espace intérieur en fonction des équipements (volume, ventilation, maintenance).
• Anticiper la dissipation thermique : les onduleurs dégagent beaucoup de chaleur, surtout en été.
• Prévoir l’accessibilité : chemins de câbles, hauteur de travail, éclairage, etc.
• Choisir un matériau adapté : le béton offre une bonne inertie thermique, le métal une bonne modularité.
• Vérifier les normes de sécurité : coupe-circuits, parafoudre, mise à la terre, etc.
• Pensez à l’esthétique si le site est visible (zones urbaines ou bâtiments tertiaires).

8. Shelter photovoltaïque : un investissement stratégique

Si le shelter peut représenter un surcoût initial, il s’agit en réalité d’un investissement stratégique pour tout professionnel souhaitant :

• garantir la durabilité des installations,
• limiter les interventions correctives coûteuses,
• optimiser la performance globale du système.

De plus, en standardisant la solution (notamment avec des modèles pré-équipés), les installateurs peuvent gagner en efficacité, en qualité de service et en rentabilité.

Conclusion

Le shelter photovoltaïque est une pièce essentielle, bien que souvent invisible, des installations solaires professionnelles. En offrant un espace protégé, fonctionnel et évolutif pour les composants électriques, il répond à de nombreuses contraintes techniques et réglementaires du secteur.

Pour les professionnels (distributeurs, installateurs, bureaux d’études), bien connaître les possibilités offertes par les shelters, savoir les sélectionner, les dimensionner et les intégrer, constitue un véritable levier de performance et de différenciation.

Dans un marché où la fiabilité et la qualité des installations sont de plus en plus scrutées, le shelter photovoltaïque apparaît non pas comme un luxe, mais comme un standard de bonne pratique.
