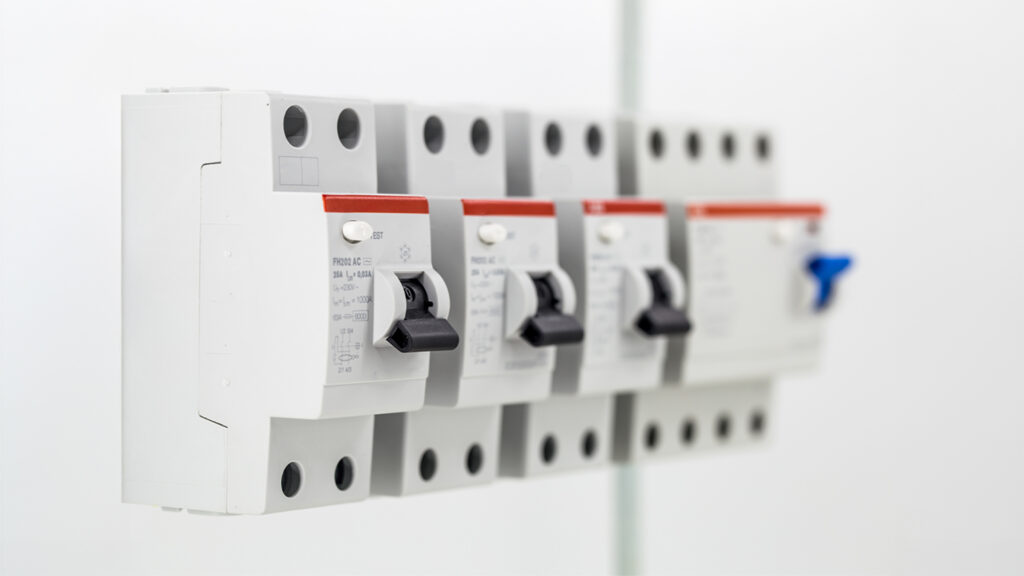

Protection électrique : bien choisir ses disjoncteurs et interrupteurs différentiels

La protection électrique est un pilier fondamental de toute installation, qu’elle soit domestique, tertiaire, industrielle ou photovoltaïque. Elle permet de garantir la sécurité des personnes et des biens face aux risques d’électrocution, de surcharge ou de court-circuit. Deux dispositifs sont incontournables : le disjoncteur et l’interrupteur différentiel. Voici un guide pour faire les bons choix en fonction de votre besoin.

1. Comprendre le rôle des disjoncteurs et des interrupteurs différentiels

• Le disjoncteur protège les circuits contre les surcharges et les courts-circuits. Il coupe automatiquement le courant si l’intensité dépasse une certaine limite.
• L’interrupteur différentiel détecte les fuites de courant vers la terre (courants de défaut) et protège les personnes contre les risques d’électrocution. Il agit dès qu’une différence de courant est détectée entre la phase et le neutre.

Dans les installations modernes, ces deux dispositifs sont souvent combinés sous forme de disjoncteurs différentiels.

2. Critères de choix d’un disjoncteur

1. Le calibre (intensité nominale en ampères) : il doit être adapté à la section du câble et à la puissance des appareils alimentés.
   • Par exemple, un disjoncteur de 20 A est souvent utilisé pour des circuits prises de courant.
2. La courbe de déclenchement (B, C, D…) : elle détermine la rapidité de réaction du disjoncteur face à un dépassement de courant.
   • Courbe B : usage domestique, pour des charges faibles.
   • Courbe C : plus tolérante aux courants d’appel, recommandée pour les applications industrielles.
   • Courbe D : pour les charges à fort courant d’appel (moteurs, transformateurs).
3. Le pouvoir de coupure : il doit être supérieur ou égal au courant de court-circuit prévisible sur l’installation (exprimé en kA).

3. Critères de choix d’un interrupteur différentiel

1. Le type de différentiel (AC, A, F, B…) : selon le type de courants de fuite à surveiller.
   • Type AC : pour les courants alternatifs simples (usage général).
   • Type A : détecte aussi les courants résultant d’appareils électroniques.
   • Type F et B : pour les usages spécifiques, comme les onduleurs ou les installations photovoltaïques.
2. La sensibilité (30 mA, 300 mA…) :
   • 30 mA : protection des personnes (obligatoire en aval des circuits de prises ou d’appareils).
   • 300 mA : protection incendie, en tête de certaines installations.
3. La temporisation (instantané ou sélectif) : pour garantir la sélectivité entre les différents équipements de protection.

4. Application selon les secteurs

• Tertiaire et industriel : prévoir une coordination avec les différents niveaux de protection (TGBT, tableaux divisionnaires, etc.). Intégrer les courants d’appel, les risques de surtensions et la continuité de service.
• Photovoltaïque : utiliser des disjoncteurs et interrupteurs différentiels spécifiques (type B ou spécifique PV), avec une attention particulière sur le côté DC.
• Rénovation électrique : attention aux normes en vigueur et aux contraintes physiques (espaces de coffrets, accessibilité).

5. Bonnes pratiques et erreurs à éviter

• Ne pas sous-dimensionner le calibre du disjoncteur (risque de déclenchements intempestifs).
• Ne pas mélanger types de différentiels sans cohérence.
• Toujours vérifier la conformité aux normes NF C 15-100.
• Utiliser des produits de fabricants reconnus, compatibles avec les accessoires du tableau.
• Tenir compte des conditions d’installation (température, humidité, environnement).

En conclusion

Un bon choix de disjoncteurs et d’interrupteurs différentiels garantit non seulement la sécurité des installations électriques, mais aussi leur durabilité et leur conformité réglementaire. Pour vos projets B2B, n’hésitez pas à faire appel à des distributeurs techniques capables de vous orienter vers les références les plus adaptées à votre cahier des charges.
