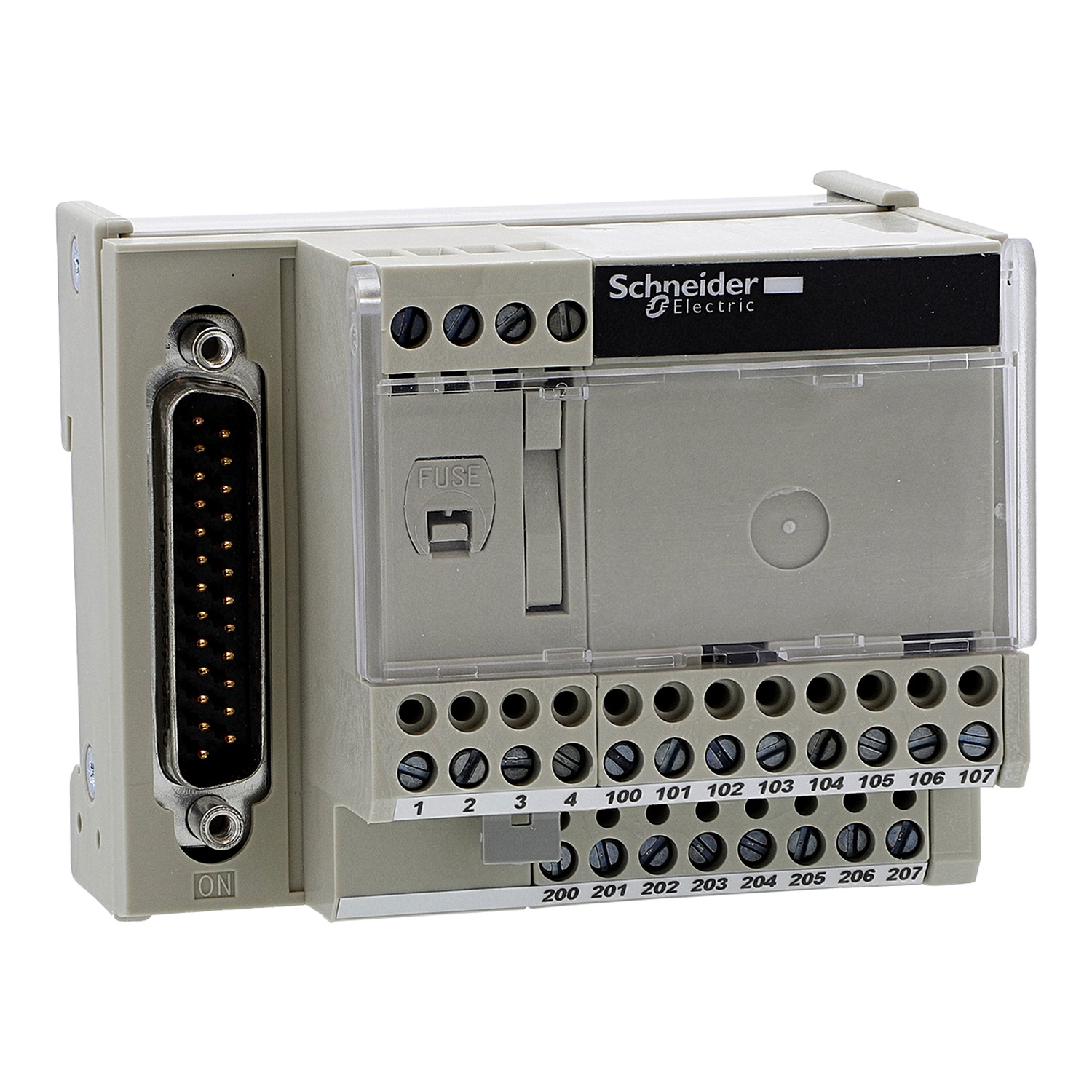

Telefast ABE7 Schneider Electric – Embase de raccordement – pour distribution de 4 sorties ANA | REF SCHABE7CPA21

L’embase de raccordement Schneider Electric SCHABE7CPA21 est conçue pour la distribution de 4 sorties analogiques dans les systèmes d’automatisation industrielle.

Caractéristiques principales

• Type de produit : Embase de raccordement pour sorties analogiques

• Nombre de canaux : 4

• Connexion API : Connecteur SUB-D 25

• Mode de fixation : Par clips sur rail DIN symétrique 35 mm ou par vis sur plaque pleine avec kit de fixation

Caractéristiques techniques

• Section des conducteurs :

  • Souple avec embout : 0,09 à 1,5 mm² (AWG 28 à 16)

  • Rigide : 0,14 à 2,5 mm² (AWG 26 à 12)

  • Souple sans embout : 0,14 à 2,5 mm² (AWG 26 à 14)

• Tension assignée d’isolement : 2000 V entre bornes et rail de montage

• Indice de protection : IP20 selon IEC 60529

• Poids : 0,18 kg

• Température de fonctionnement : 0 à 60 °C

Environnement et conformité

• Certifications : UL, CSA, DNV, GL, BV, EAC

• Catégorie d’installation : II selon IEC 60664-1

• Résistance aux chocs mécaniques : 15 gn pendant 11 ms (IEC 60068-2-27)

• Résistance aux vibrations : 2 gn de 10 à 150 Hz (IEC 60068-2-6)

• Tenue aux décharges électrostatiques : 4 kV (contact), 8 kV (air) (IEC 61000-4-2)

• Tenue aux transitoires rapides : 2 kV (IEC 61000-4-4)

• Tenue aux champs rayonnés : 10 V/m de 26 MHz à 1 GHz (IEC 61000-4-3)

Avantages pour le client

• Installation simplifiée : Fixation flexible par clips ou vis pour une adaptation aisée aux configurations existantes.

• Fiabilité accrue : Isolation élevée garantissant la sécurité des signaux dans des environnements industriels exigeants.

• Compatibilité étendue : Intégration transparente avec les gammes Modicon Premium, facilitant la maintenance et la standardisation des équipements.
