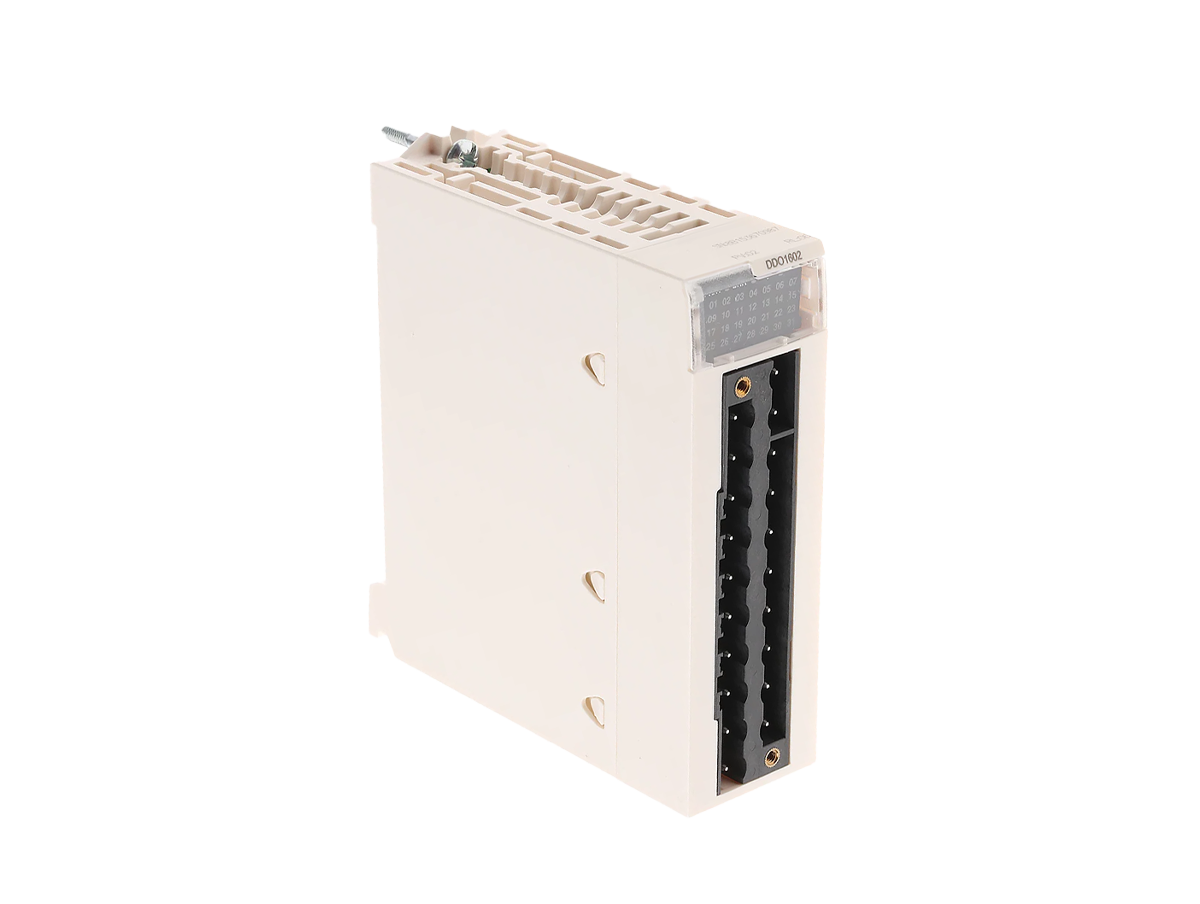

Le module de sorties TOR SCHBMXDDO1602 de Schneider Electric est conçu pour les automates programmables des gammes Modicon M340 et M580. Issu de la série Modicon X80, il offre une solution fiable et performante pour la gestion des signaux numériques dans les environnements industriels exigeants.

Caractéristiques principales

• Nombre de sorties : 16 sorties numériques statiques
• Tension de sortie : 24 V DC (plage admissible : 19 à 30 V DC)
• Type de logique : logique positive (SOURCE)
• Courant de sortie : 0,5 A par canal, 10 A maximum par module
• Temps de réponse : 1,2 ms
• Connectique : connecteur débrochable à 20 broches (non fourni)
• Compatibilité charge : charges conformes à la norme IEC 61131-2 type 3
• Indice de protection : IP20
• Dimensions (L x H x P) : 33 x 100 x 150 mm
• Poids : 0,12 kg

Caractéristiques techniques détaillées

• Isolation : ≥ 10 MΩ à 500 V DC entre les canaux et la terre
• Consommation électrique : 100 mA sur le bus 3,3 V DC
• Puissance dissipée : ≤ 4 W
• MTBF : 409 413 heures
• Montage : sur rail DIN, occupe un seul emplacement sur le rack
• Température de fonctionnement : de 0 à 60 °C
• Humidité relative : de 10 % à 95 % sans condensation

Environnement et conformité

• Certifications : CE, UL, CSA, EAC, RCM, Marine Marchande
• Normes : EN/IEC 61131-2, EN/IEC 61010-2-201
• Conformité RoHS : Oui
• Empreinte carbone : 34 kg CO₂ eq sur le cycle de vie total
• Emballage : carton recyclé à 70 % minimum

Avantages pour le client

• Intégration facile : compatibilité totale avec les automates Modicon M340 et M580
• Fiabilité accrue : sorties protégées contre les courts-circuits, surtensions et inversions de polarité
• Installation simplifiée : connecteur débrochable pour un câblage rapide et sécurisé
• Maintenance facilitée : diagnostic rapide grâce aux LED d’état
• Durabilité : conception robuste adaptée aux environnements industriels exigeants

Le SCHBMXDDO1602 est la solution idéale pour assurer une gestion fiable et efficace des signaux numériques dans vos systèmes d’automatisation industrielle, tout en respectant les normes environnementales et de sécurité les plus strictes.
