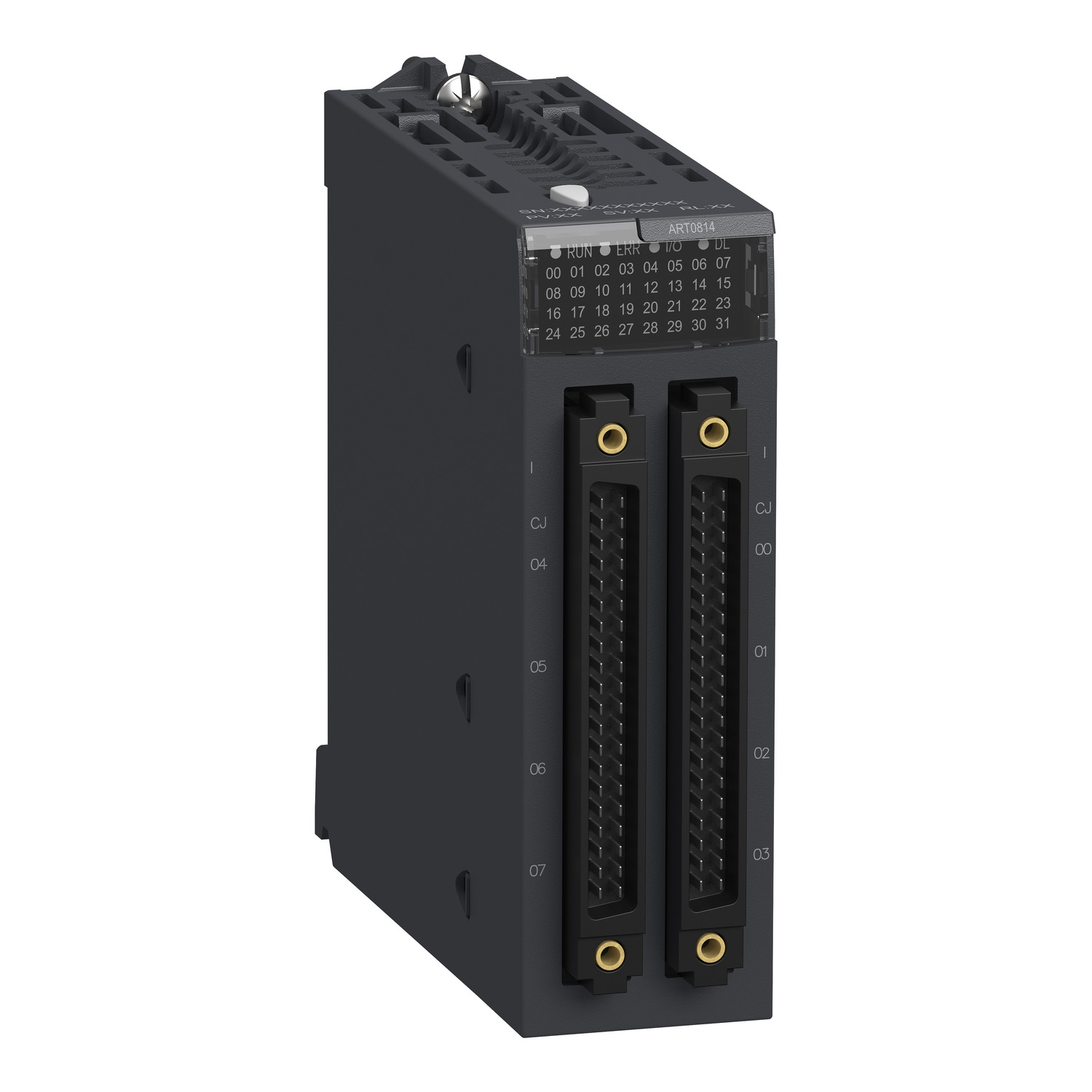

Module E/S ANA Schneider Electric – 8 entrées thermocouples isolées | REF SCHBMXART0814

Le module analogique Schneider Electric SCHBMXART0814 offre 8 entrées thermocouples isolées, garantissant des mesures de température précises et fiables.

Caractéristiques principales

• Nombre d’entrées : 8 entrées analogiques isolées

• Types de signaux pris en charge : Thermocouples, sondes de température (RTD), tensions faibles (±40 mV)

• Résolution : 15 bits + signe

• Temps de conversion : 400 ms avec sonde de température, 200 ms avec thermocouple

• Isolation entre canaux : 750 V DC entre canaux, 1400 V DC entre canaux et la masse ou le busSchneider Electric

Caractéristiques techniques

• Précision : ±0,1 % de l’échelle à 25 °C, ±0,25 % de l’échelle de 0 à 60 °C

• Dérive en température : 45 ppm/°C

• Impédance d’entrée : ≥ 10 MΩ

• Connectique : 1 connecteur 20 voies

• Dimensions : Hauteur : 100 mm ; Largeur : 32 mm ; Profondeur : 150 mm

• Poids : 0,15 kg

• Consommation électrique : 150 mA à 3,3 V DC ; 84 mA à 24 V DC

• Indicateurs LED : 1 LED verte RUN, 1 LED verte par canal pour le diagnostic, 1 LED rouge ERR, 1 LED rouge E/S

Environnement et conformité

• Température de fonctionnement : 0 à 60 °C

• Température de stockage : -40 à 85 °C

• Humidité relative : 5 à 95 % sans condensation

• Tenue aux vibrations : 3 gn

• Tenue aux chocs mécaniques : 30 gn

• Altitude de fonctionnement : 0 à 2000 m (jusqu’à 5000 m avec réduction de courant)

• Degré de protection : IP20

• Certifications : CE, CSA, UL, RCM, Marine marchande, EAC

• Conformité aux normes : EN/IEC 61131-2, EN/IEC 61010-2-201

• Profil environnemental : Produit Green Premium, conforme RoHS et REAChSchneider Electric+1Fereyra+1Fereyra+1Schneider Electric+1

Avantages pour le client

• Précision et fiabilité : Grâce à sa haute résolution et à son faible taux de dérive, le module assure des mesures de température précises et stables, essentielles pour les processus industriels critiques.

• Polyvalence : La compatibilité avec une large gamme de capteurs de température permet une intégration facile dans divers systèmes d’automatisation.

• Sécurité renforcée : L’isolation élevée entre les canaux protège les équipements contre les interférences électriques et garantit la sécurité des opérations.

• Diagnostic simplifié : Les indicateurs LED facilitent la surveillance en temps réel et la détection rapide des anomalies.

• Durabilité : Conçu pour résister à des conditions environnementales sévères, le module assure une longévité et une performance constantes.
