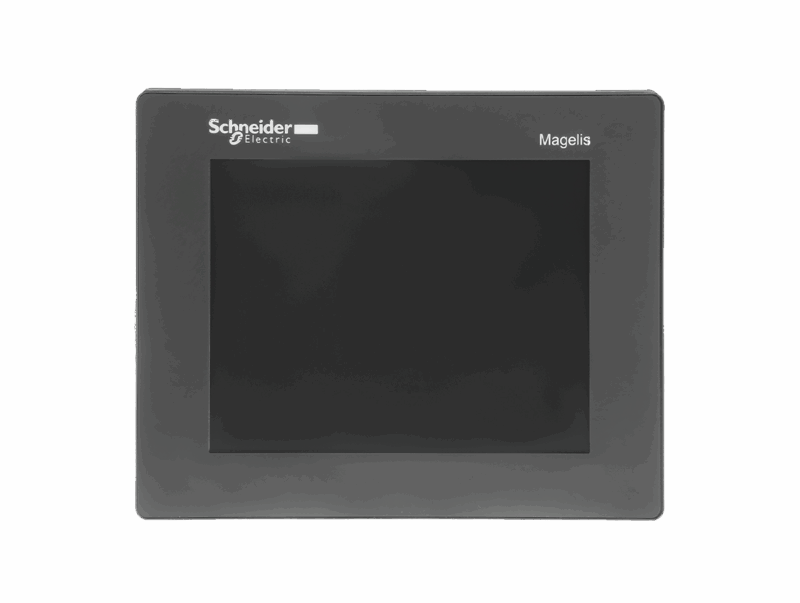

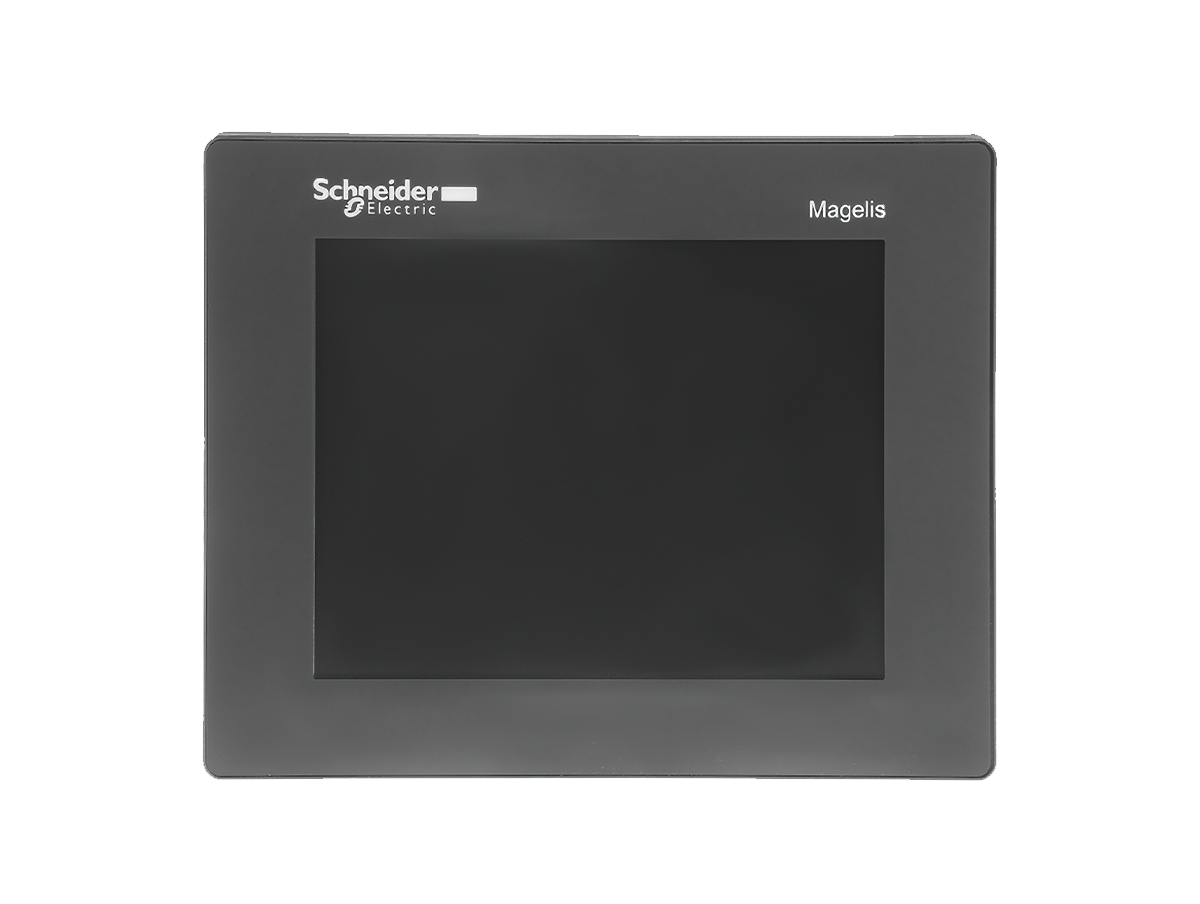

Écran IHM Schneider Electric – Harmony – 5,7p – QVGA – couleur TFT rétroéclairage LED | REF SCHHMISTU855

L’écran tactile SCHHMISTU855 de la gamme Harmony STO & STU de Schneider Electric est une interface homme-machine compacte et performante, idéale pour les applications industrielles nécessitant une visualisation claire et une interaction intuitive. Avec son écran TFT couleur de 5,7 pouces et sa résolution QVGA de 320 x 240 pixels, il offre une excellente lisibilité des informations de processus.

Caractéristiques principales

• Taille de l’écran : 5,7 pouces (14,5 cm)
• Résolution : 320 x 240 pixels (QVGA)
• Type d’écran : LCD TFT couleur avec rétroéclairage LED
• Nombre de couleurs affichables : 65 536
• Technologie tactile : résistive analogique
• Indice de protection : IP65 en face avant, IP20 à l’arrière
• Température de fonctionnement : de 0 à 50 °C
• Dimensions (L x H x P) : 163 x 129,15 x 56,5 mm
• Poids : environ 0,5 kg

Caractéristiques techniques détaillées

• Alimentation : 24 V DC (plage : 20,4 à 28,8 V DC)
• Consommation maximale : 6,8 W
• Interfaces de communication :
  • 1 port Ethernet RJ45
  • 1 port série RS232C/RS485 (COM1)
  • 1 port USB 2.0 type A (hôte)
  • 1 port USB 2.0 type mini-B (esclave)
• Mémoire :
  • 16 Mo pour les applications
  • 64 Ko pour la sauvegarde des données
• Processeur : ARM9 cadencé à 333 MHz
• Système d’exploitation : Harmony
• Logiciel de configuration : Vijeo Designer
• Fixation : montage par trou de Ø 22 mm

Environnement et conformité

• Certifications : CE, UL, cULus, Marine, UKCA
• Normes : UL 1604, FCC Classe A, IEC 61000-6-2, IEC 61131-2, UL 508
• Conformité RoHS : Oui
• Sans mercure : Oui
• Empreinte carbone : 785 kg CO₂ eq sur le cycle de vie total
• Emballage : carton recyclé à 70 % minimum

Avantages pour le client

• Compacité : design optimisé pour les espaces restreints
• Installation simplifiée : montage par trou standard de 22 mm
• Connectivité étendue : multiples ports pour une intégration facile
• Fiabilité industrielle : conception robuste adaptée aux environnements exigeants
• Maintenance facilitée : accès rapide aux ports et aux données

Le SCHHMISTU855 est la solution idéale pour les applications industrielles nécessitant une interface homme-machine compacte, performante et facile à intégrer, tout en respectant les normes environnementales et de sécurité les plus strictes.
