Dans une installation photovoltaïque professionnelle, en particulier lorsqu’elle est logée dans un shelter, le monitoring n’est pas une option : c’est un prérequis pour garantir performance, sécurité et rentabilité. Ces shelters, souvent déployés sur des sites isolés ou difficilement accessibles, nécessitent une supervision fiable et à distance, capable de remonter les données critiques à tout moment.
Dans cet article, je vous explique quelles sont les différentes solutions de monitoring que vous pouvez intégrer dans un shelter photovoltaïque. Vous découvrirez pourquoi la supervision est indispensable, quels éléments surveiller en priorité, et comment intégrer efficacement des outils comme les smart meters, les protocoles Modbus ou Ethernet, sans forcément recourir à des IHM locales. L’objectif : vous aider à concevoir une installation performante, évolutive et adaptée aux standards professionnels.
1. Pourquoi monitorer une installation photovoltaïque en shelter ?
Un shelter photovoltaïque embarque de nombreux équipements : onduleurs, protections électriques AC/DC, éventuels dispositifs de stockage, etc. En l’absence de supervision, il devient impossible de :
- Suivre la production et détecter les pertes de rendement
- Identifier des anomalies techniques (défauts d’isolement, déclenchements, surchauffe…)
- Gérer les interventions de maintenance de manière proactive
- Assurer un suivi énergétique précis pour des installations en autoconsommation
Quels éléments surveiller dans un shelter photovoltaïque ?
Une supervision bien conçue permet de centraliser les informations critiques liées à :
- Les onduleurs : état de fonctionnement, rendement, température interne, courbes de production…
- Les protections AC et DC : détection de déclenchements, de défauts d’isolement, ou de surtensions
- Les batteries (si présentes) : niveau de charge, cycles, température, profondeur de décharge (DoD)
- L’environnement du shelter : température ambiante, hygrométrie, etc.
Des solutions de monitoring à distance, adaptées aux professionnels
Chez Technideal, nous ne proposons pas de système de supervision clé en main, mais nous préparons nos shelters pour l’intégration d’outils de monitoring à distance. Cela passe notamment par l’installation de compteurs intelligents (smart meters) compatibles avec les principaux protocoles de communication industriels.
Ces smart meters permettent :
- Une mesure précise de la production (AC/DC)
- Un suivi de la consommation ou de l’injection réseau
- Une compatibilité avec des solutions tierces de supervision cloud ou SCADA
L’accent est mis sur la connectivité : les shelters sont conçus pour faciliter l’intégration des équipements de télérelève ou de passerelles connectées.
Les protocoles de communication à privilégier
Dans le contexte industriel, il est essentiel de s’appuyer sur des standards ouverts et interopérables. Voici les principaux protocoles utilisés :
Modbus RTU / Modbus TCP
Très répandu dans l’industrie, le protocole Modbus permet une communication fiable entre les smart meters, les onduleurs et les systèmes de supervision. Modbus RTU s’appuie sur une liaison RS485 (câble série), tandis que Modbus TCP utilise le réseau Ethernet.
Ethernet / TCP-IP
La transmission des données via Ethernet permet de relier plusieurs équipements à un réseau local ou à une passerelle connectée. C’est un prérequis pour la mise en place de supervision à distance via internet ou intranet.
Passerelles IoT et supervision cloud
Pour une surveillance à distance, les shelters peuvent être équipés (ou préparés pour accueillir) des passerelles IoT qui remontent les données vers des plateformes cloud (ex. : SMA Sunny Portal, Victron VRM, SolarEdge Monitoring Portal…). L’intégration de ces systèmes dépend de l’équipement installé par le client final.
Exemples concrets de configuration
Un shelter photovoltaïque préparé par Technideal peut, par exemple, intégrer :
- Un smart meter triphasé sur l’arrivée générale AC, compatible Modbus
- Des borniers dédiés pour le raccordement d’une passerelle ou d’un automate
- Une liaison Ethernet ou RS485 câblée pour permettre une communication fluide entre les équipements
- Des protections renforcées (parafoudres réseau, disjoncteurs de communication)
Cette approche facilite l’intégration par l’installateur ou le client d’un système de supervision adapté à son infrastructure (SCADA, plateforme cloud, automate local…).
Les bonnes pratiques pour un monitoring efficace
Même si Technideal ne fournit pas les interfaces de supervision, la conception du shelter doit permettre une intégration fiable et évolutive. Cela implique :
- Une accessibilité claire aux points de mesure (entrée réseau, production onduleur, stockage…)
- Une préparation des réseaux de communication (câblage, repérage, compatibilité protocoles)
- Une protection des lignes de communication (parafoudre Ethernet, protections différentielles)
- La documentation technique précise pour faciliter le raccordement par le client ou son prestataire
Conclusion
Le monitoring est un maillon essentiel pour tirer pleinement parti d’un shelter photovoltaïque professionnel. Technideal, sans proposer directement de solutions de supervision, prépare ses shelters à cette intégration grâce à des équipements compatibles (smart meters, borniers, connectique adaptée). Cette approche permet à chaque installateur, bureau d’étude ou exploitant de choisir librement sa solution de supervision, sans contrainte de matériel propriétaire, tout en s’appuyant sur une infrastructure fiable et évolutive.

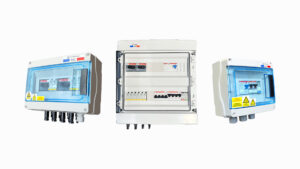

Vous souhaitez en savoir plus sur nos solutions de shelters photovoltaïques ou nos coffrets AC/DC sur mesure ?
