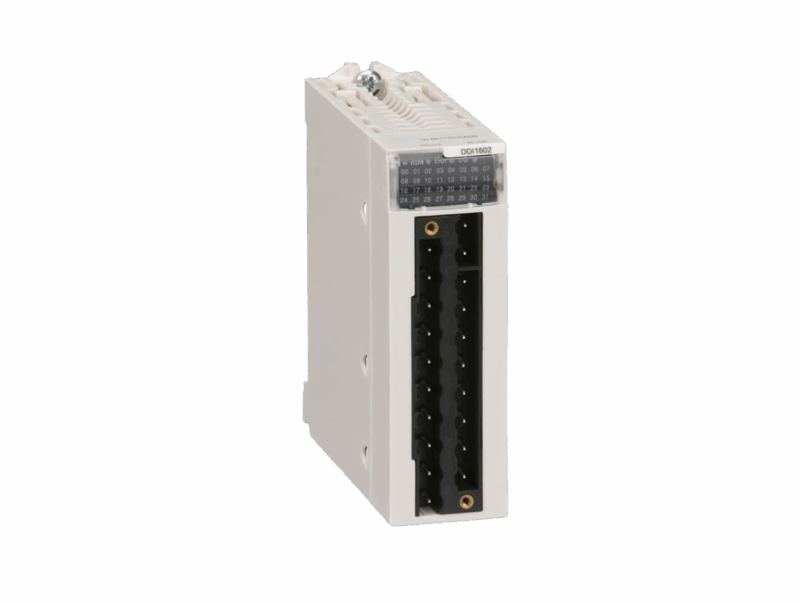

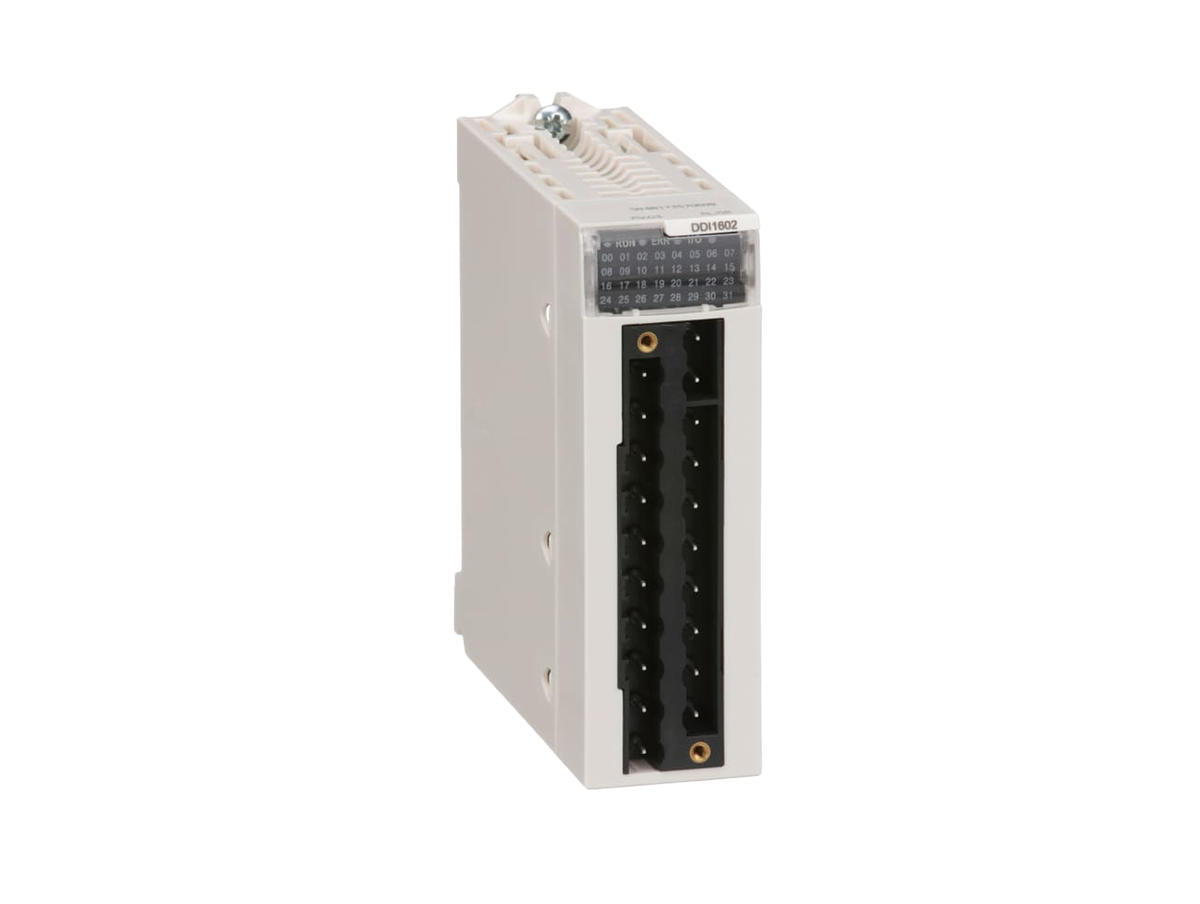

Module E/S TOR Schneider Electric – DIG 32I – 24 VDC SINK | REF SCHBMXDDI3202K

Le module d’entrées TOR SCHBMXDDI3202K de Schneider Electric est conçu pour les automates programmables des gammes Modicon M340 et M580. Issu de la série Modicon X80, il offre une solution fiable et performante pour la gestion des signaux numériques dans les environnements industriels exigeants.

Caractéristiques principales

• Nombre d’entrées : 32 entrées numériques isolées
• Tension d’entrée : 24 V DC (plage admissible : 19 à 30 V DC)
• Type de logique : logique positive (SINK)
• Courant d’entrée : 2,5 mA par canal
• Temps de réponse : 4 à 7 ms
• Connectique : connecteur débrochable à 40 broches (non fourni)
• Compatibilité capteurs : capteurs de proximité 2/3 fils conformes aux normes IEC 60947-5-2 et IEC 61131-2 type 1
• Indice de protection : IP20
• Dimensions (L x H x P) : 32 x 100 x 86 mm
• Poids : 0,112 kg

Caractéristiques techniques détaillées

• Isolation : ≥ 10 MΩ à 500 V DC entre les canaux et la terre
• Consommation électrique : 121 mA sur le bus 3,3 V DC
• Dissipation thermique : 3,9 W
• Montage : sur rail DIN, occupe un seul emplacement sur le rack
• Température de fonctionnement : de 0 à 60 °C
• Humidité relative : de 5 % à 95 % sans condensation
• Altitude de fonctionnement : jusqu’à 2000 m sans déclassement, jusqu’à 5000 m avec déclassement
• MTBF : 696 320 heures
• Protection : contre les inversions de polarité et les surintensités (fusible externe de 0,5 A par groupe de canaux)
• Indicateurs LED : 1 LED verte pour l’état du module (RUN), 1 LED rouge pour les erreurs (ERR), 1 LED rouge pour
