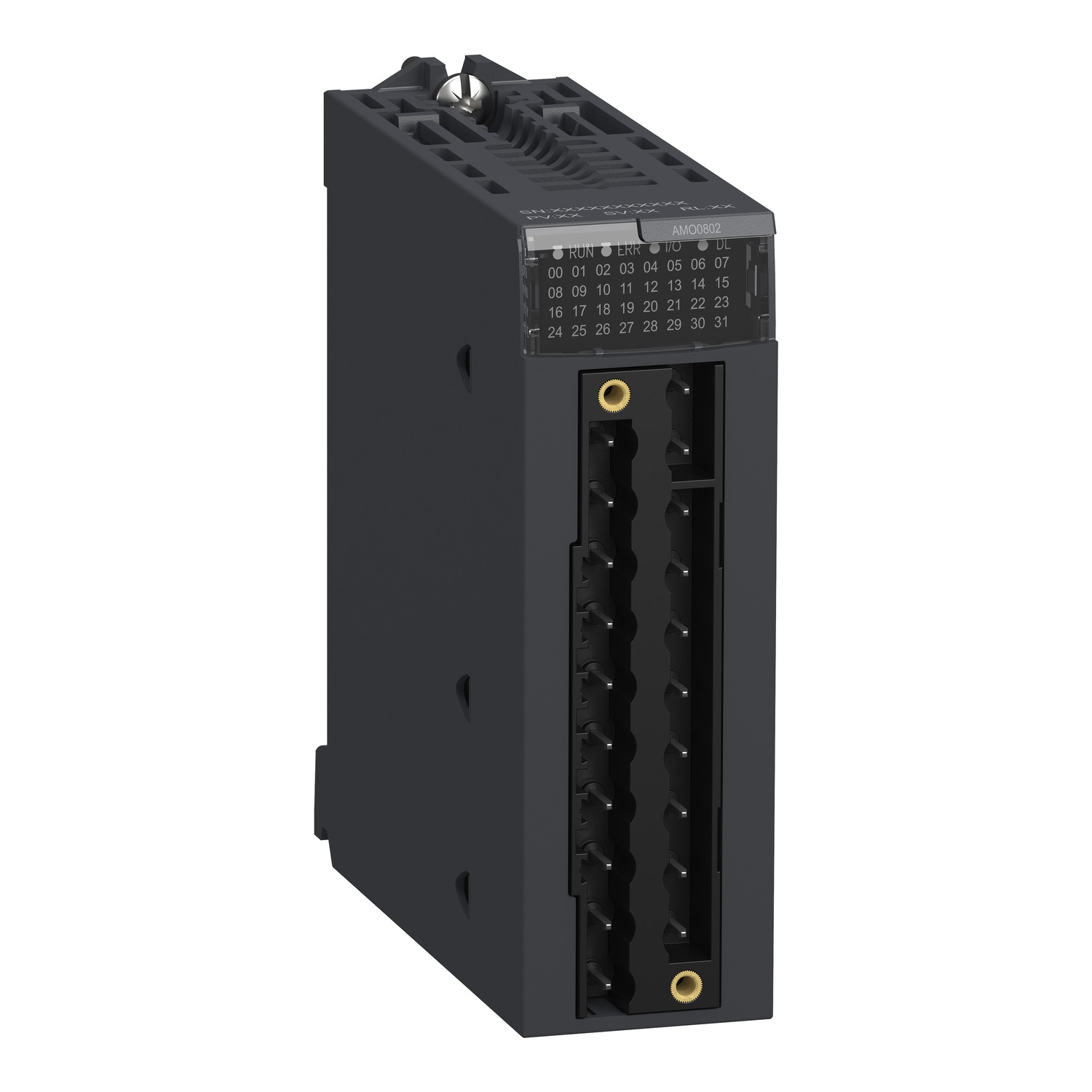

Module E/S ANA Schneider Electric – 8 sorties rapides non isolées | REF SCHBMXAMO0802

Le module de sorties analogiques non isolées SCHBMXAMO0802 de Schneider Electric offre huit sorties analogiques précises avec une résolution de 16 bits, idéal pour les applications industrielles nécessitant des signaux de courant de 0 à 20 mA ou de 4 à 20 mA.

Caractéristiques principales

• Nombre de sorties : 8 sorties analogiques non isolées

• Types de signaux pris en charge : Courant (0–20 mA, 4–20 mA)

• Résolution : 16 bits

• Temps de conversion : ≤ 4 ms

• Impédance de charge : ≤ 350 Ω

• Connectique : 1 connecteur 20 voies

• Indicateurs LED : 1 LED verte RUN, 1 LED verte par canal pour le diagnostic, 1 LED rouge ERR, 1 LED rouge E/S

Caractéristiques techniques

• Précision : ±0,1 % de l’échelle à 25 °C, ±0,25 % de l’échelle de 0 à 60 °C

• Dérive en température : 45 ppm/°C

• Tension d’isolement : 1400 V CC entre les canaux et la masse, 1400 V CC entre les canaux et le bus

• Mode de repli : Configurable ou prédéfini

• Dimensions : Hauteur : 100 mm ; Largeur : 32 mm ; Profondeur : 150 mm

• Poids : 0,15 kg

• Consommation électrique : 150 mA à 3,3 V CC ; 135 mA à 24 V CC

Environnement et conformité

• Température de fonctionnement : 0 à 60 °C

• Température de stockage : -40 à 85 °C

• Humidité relative : 5 à 95 % sans condensation

• Tenue aux vibrations : 3 gn

• Tenue aux chocs mécaniques : 30 gn

• Altitude de fonctionnement : 0 à 2000 m (jusqu’à 5000 m avec réduction de courant)

• Degré de protection : IP20

• Certifications : CE, CSA, UL, RCM, Marine marchande, EAC

• Conformité aux normes : EN/IEC 61131-2, EN/IEC 61010-2-201

• Profil environnemental : Produit Green Premium, conforme RoHS et REACh

Avantages pour le client

• Précision et fiabilité : Grâce à sa haute résolution et à son faible taux de dérive, le module assure des signaux de sortie précis et stables, essentiels pour les processus industriels critiques.

• Polyvalence : La compatibilité avec une large gamme de signaux analogiques permet une intégration facile dans divers systèmes d’automatisation.

• Diagnostic simplifié : Les indicateurs LED facilitent la surveillance en temps réel et la détection rapide des anomalies.

• Durabilité : Conçu pour résister à des conditions environnementales sévères, le module assure une longévité et une performance constantes.
