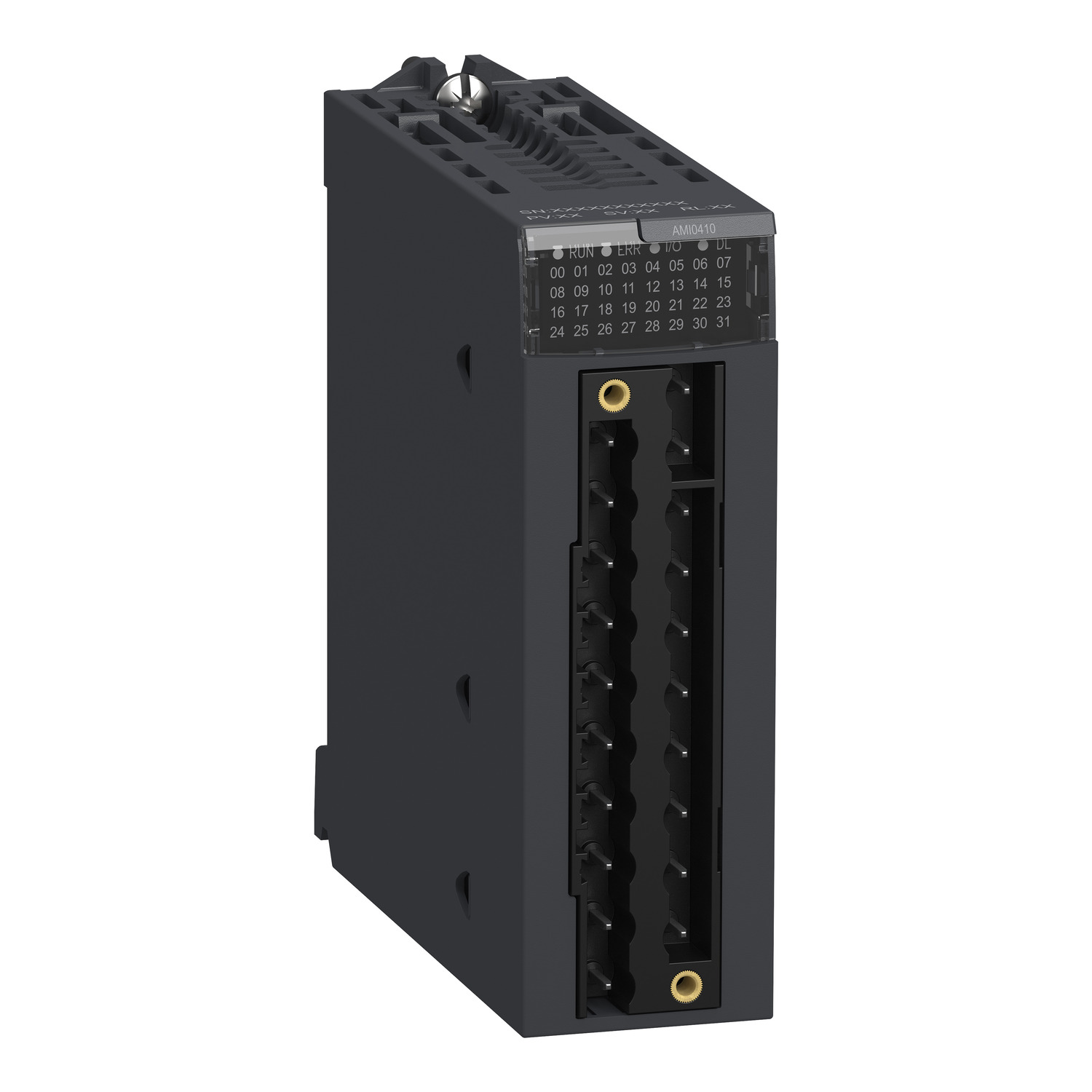

Module E/S ANA Schneider Electric – 4 entrées rapides isolées | REF SCHBMXAMI0410

Le module d’entrées analogiques SCHBMXAMI0410 de Schneider Electric est une solution hautement performante conçue pour les applications industrielles exigeantes en matière de précision et de rapidité.

Caractéristiques principales

• Nombre d’entrées : 4 entrées analogiques isolées

• Types de signaux pris en charge : Courant (±20 mA, 0–20 mA, 4–20 mA) et tension (±10 V, ±5 V, 0–10 V, 0–5 V, 1–5 V)

• Résolution : Conversion analogique/numérique sur 24 bits avec une résolution effective de 16 bits

• Temps de cycle de lecture : 1 ms par canal, avec un temps nominal de 5 ms pour les quatre canaux

• Isolation entre canaux : 300 V DC entre canaux, 1400 V DC entre canaux et la terre ou le bus

• Filtrage : Filtrage numérique de premier ordre

Caractéristiques techniques

• Précision : ±0,15 % de l’échelle pour 4–20 mA à 25 °C

• Dérive en température : 15 ppm/°C pour les signaux en tension, 30 ppm/°C pour les signaux en courant

• Impédance d’entrée : 10 MΩ pour les entrées en tension

• Surcharge admissible : ±30 V pour les entrées en tension, ±90 mA pour les entrées en courant

• Connectique : 1 connecteur 20 voies

• Dimensions : Hauteur : 100 mm ; Largeur : 32 mm ; Profondeur : 160 mm

• Poids : 0,143 kg

• Consommation électrique : 150 mA à 3,3 V DC ; 45 mA à 24 V DC

• Indicateurs LED : 1 LED verte RUN, 1 LED verte par canal pour le diagnostic, 1 LED rouge ERR, 1 LED rouge E/S

Environnement et conformité

• Température de fonctionnement : 0 à 60 °C

• Température de stockage : -40 à 85 °C

• Humidité relative : 5 à 95 % à 55 °C sans condensation

• Tenue aux vibrations : 3 gn

• Tenue aux chocs mécaniques : 30 gn

• Altitude de fonctionnement : 0 à 2000 m (jusqu’à 5000 m avec réduction de courant)

• Degré de protection : IP20

• Certifications : CE, CSA, UL, RCM, Marine marchande, EAC

• Conformité aux normes : EN/IEC 61131-2, EN/IEC 61010-2-201, UL 61010-2-201, CSA C22.2 No 61010-2-201

• Profil environnemental : Produit Green Premium, conforme RoHS et REACh

Avantages pour le client

• Précision et fiabilité : Grâce à sa haute résolution et à son faible taux de dérive, le module assure des mesures précises et stables, essentielles pour les processus industriels critiques.

• Polyvalence : La compatibilité avec une large gamme de signaux analogiques permet une intégration facile dans divers systèmes d’automatisation.

• Sécurité renforcée : L’isolation élevée entre les canaux protège les équipements contre les interférences électriques et garantit la sécurité des opérations.

• Diagnostic simplifié : Les indicateurs LED facilitent la surveillance en temps réel et la détection rapide des anomalies.

• Durabilité : Conçu pour résister à des conditions environnementales sévères, le module assure une longévité et une performance constantes.
