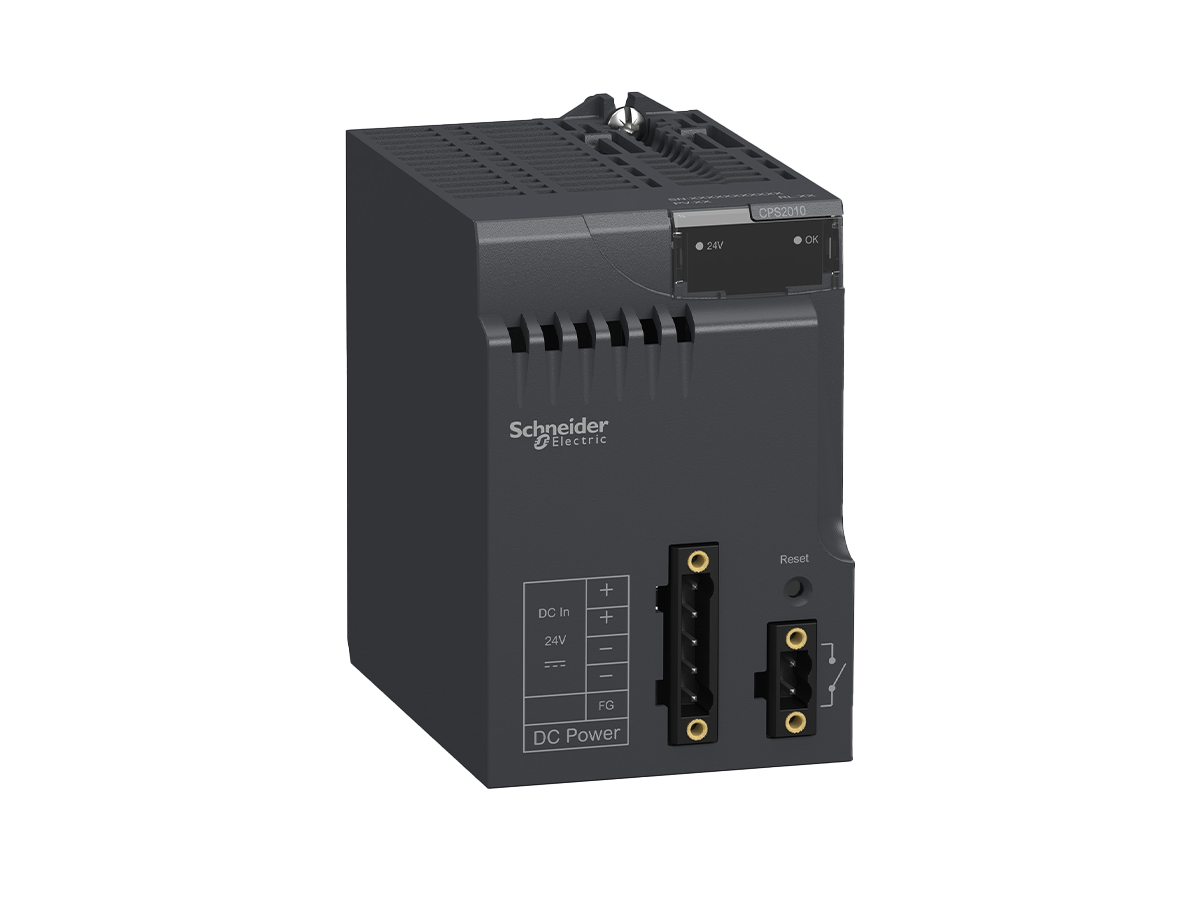

Module d’alimentation Schneider Electric – Série Modicon M340, 24 V DC – 16,8 W | REF SCHBMXCPS2010

Le module d’alimentation Schneider Electric SCHBMXCPS2010 est une solution fiable et performante pour les systèmes d’automatisation industrielle. Conçu pour les automates programmables Modicon M340, il fournit une tension isolée de 24 VDC avec une puissance utile de 16,8 W, assurant une alimentation stable des modules d’E/S et du processeur.

Caractéristiques principales

• Tension d’entrée : 24 VDC isolée (plage de 18 à 31,2 V)
• Puissance de sortie : 16,8 W à 24 VDC pour les modules d’E/S et le processeur ; 8,3 W à 3,3 VDC pour la logique des modules d’E/S
  Courant d’entrée : 1 A à 24 V
• Courant d’appel : 30 A à 24 V
• Protection : contre les surcharges, surtensions et courts-circuits sur le circuit secondaire ; fusible interne non accessible sur le circuit primaire
• Indicateur d’état : LED verte signalant la présence de tension sur le rack
• Commande : bouton RESET pour redémarrage à froid

Caractéristiques techniques

• Connecteurs :

  • 1 connecteur 5 broches pour l’alimentation, la terre de protection et l’entrée capteur 24 VDC
  • 1 connecteur 2 broches pour le relais d’alarme
• Résistance d’isolement : ≥ 10 MΩ entre primaire/secondaire et primaire/terre
  Rigidité diélectrique : 1500 V entre primaire/secondaire et primaire/terre
• Indice de protection : IP20
• Température de fonctionnement : de 0 à 60 °C
• Température de stockage : de -40 à 85 °C
• Humidité relative : de 5 % à 95 % sans condensation jusqu’à 55 °C
• Résistance aux vibrations : 3 g
  Résistance aux chocs : 30 g
• Poids : 0,29 kg

Environnement et conformité

• Traitement de protection : TC2
• Altitude de fonctionnement : jusqu’à 2000 m sans dérating ; jusqu’à 5000 m avec facteur de dérating
• Certifications :
  • Conforme aux directives 2014/35/UE (basse tension) et 2014/30/UE (compatibilité électromagnétique)
  • Produit Green Premium : empreinte carbone de 456 kg CO₂ eq sur le cycle de vie, emballage en carton recyclé à 70 % minimum
  • Conforme RoHS, REACh, sans mercure
  • Conforme aux normes IACS E10

Avantages pour le client

• Fiabilité accrue : assure une alimentation stable et sécurisée des systèmes d’automatisation
• Protection complète : préserve les équipements connectés grâce à ses multiples dispositifs de protection
• Compatibilité étendue : intégration facile avec les racks Modicon M340
• Durabilité : conception robuste adaptée aux environnements industriels exigeants
• Engagement écologique : produit respectueux de l’environnement avec certification Green Premium

Le module d’alimentation Schneider Electric BMXCPS2010 est la solution idéale pour garantir la performance et la sécurité de vos installations automatisées, tout en répondant aux exigences environnementales actuelles.
