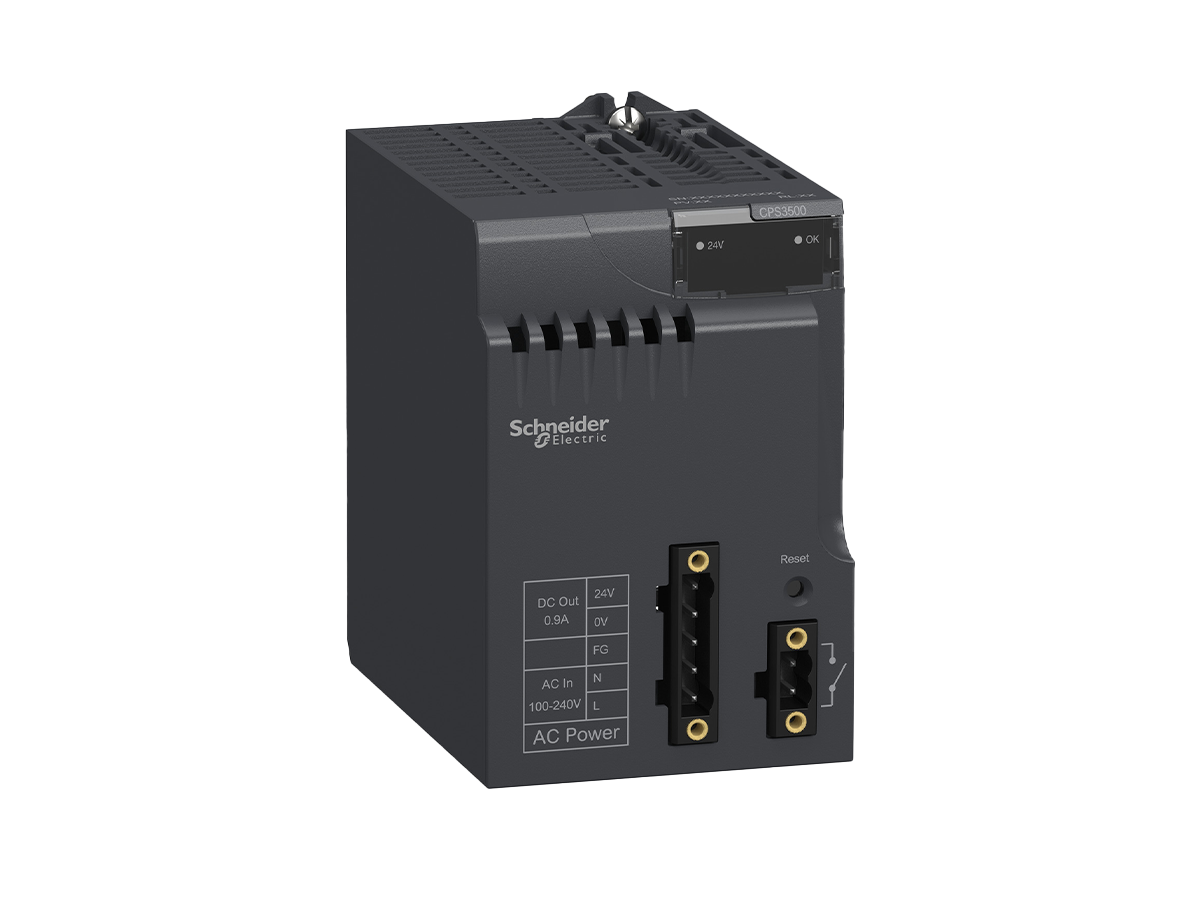

Module d’alimentation Schneider Electric – Série Modicon M340, 100 à 240 V AC – 36 W | REF SCHBMXCPS3500

Le module d’alimentation Schneider Electric SCHBMXCPS3500est conçu pour les automates programmables des gammes Modicon M340 et M580. Issu de la série Modicon X80, il garantit une alimentation fiable et sécurisée pour les systèmes d’automatisation industriels.

Caractéristiques principales

• Tension d’entrée : 100 à 240 V AC (plage étendue de 85 à 264 V AC)
• Fréquence réseau : 50/60 Hz (plage de 47 à 63 Hz)
• Puissance totale disponible : jusqu’à 36 W
• Sorties secondaires :
  • 15 W à 3,3 V DC pour l’alimentation logique des modules E/S
  • 21,6 W à 24 V DC pour l’alimentation des capteurs
  • 31,2 W à 24 V DC pour l’alimentation des modules E/S et du processeur
• Protection : contre les surcharges, surtensions et courts-circuits sur le circuit secondaire
• Indicateurs LED : présence de tension sur le rack et les capteurs
• Température de fonctionnement : de 0 à 60 °C
• Indice de protection : IP20
• Poids : 0,36 kg

Caractéristiques techniques détaillées

• Courant d’entrée : 1,04 A à 115 V / 0,52 A à 240 V
• Courant d’appel : jusqu’à 30 A à 120 V / 60 A à 240 V
• Puissance apparente : 0,07 kVA
• Dissipation thermique : ≤ 8,5 W
• Connecteurs :
  • 1 connecteur 2 broches pour relais d’alarme
  • 1 connecteur 5 broches pour l’alimentation secteur, la terre de protection et l’entrée capteur 24 V DC
• Résistance d’isolement : ≥ 100 MΩ entre primaire/terre et primaire/secondaire
• Altitude de fonctionnement : jusqu’à 2000 m sans déclassement, jusqu’à 5000 m avec déclassement
• Humidité relative : de 10 % à 95 % sans condensation

Environnement et conformité

• Certifications : CE, UL, CSA, EAC, RCM, Marine Marchande
• Normes : EN/IEC 61131-2, EN/IEC 61010-2-201, EN 61000-6-4, EN 61000-6-2
• Traitement de protection : TC (tropicalisé)
• Conformité RoHS : Oui
• Empreinte carbone : 457 kg CO₂ eq sur le cycle de vie total
• Emballage : carton recyclé à 70 % minimum

Avantages pour le client

• Compatibilité étendue : intégration facile avec les automates Modicon M340 et M580
• Fiabilité accrue : protection complète contre les anomalies électriques
• Installation simplifiée : montage sur rail DIN avec connecteurs standardisés
• Maintenance facilitée : indicateurs LED pour un diagnostic rapide
• Durabilité : conception robuste adaptée aux environnements industriels exigeants

Le SCHBMXCPS3500est la solution idéale pour assurer une alimentation stable et sécurisée de vos systèmes d’automatisation industrielle, tout en respectant les normes environnementales et de sécurité les plus strictes.
