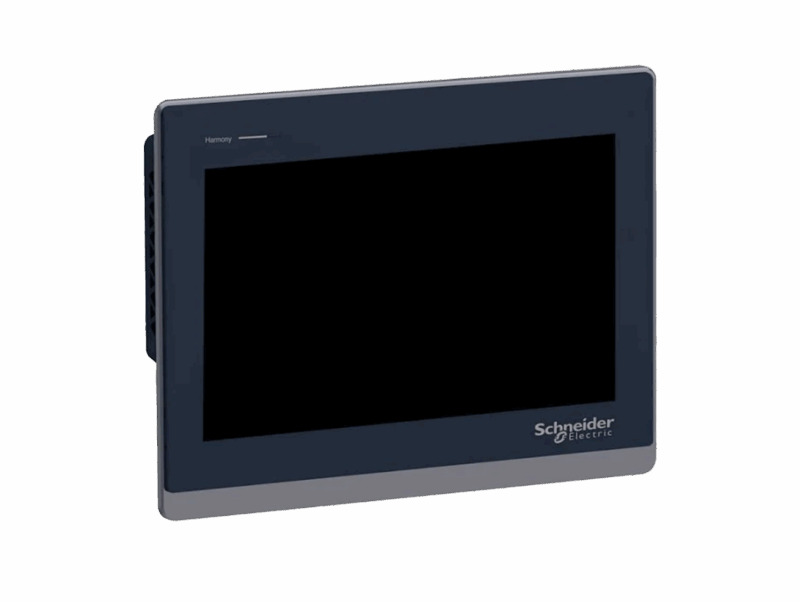

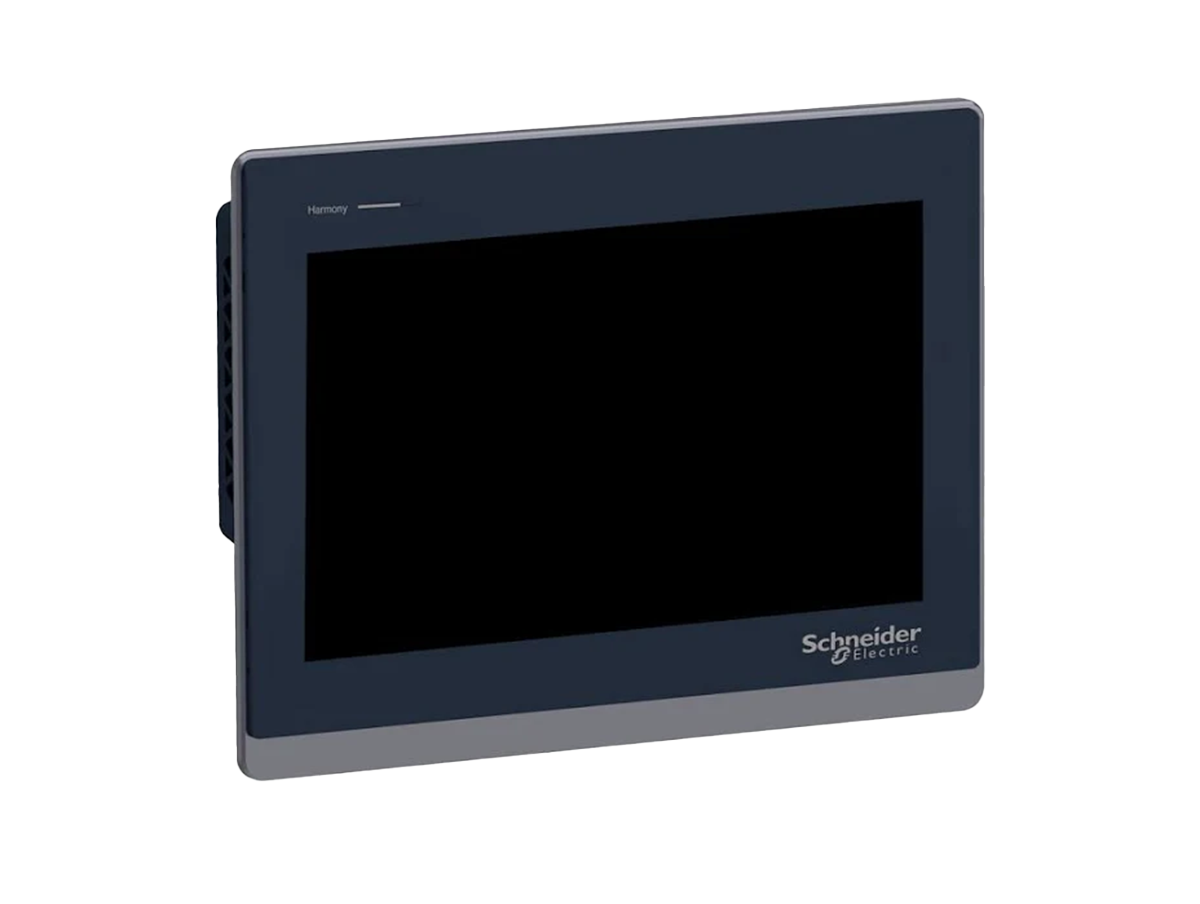

Écran IHM Schneider Electric – Harmony HMIST6 – 10pW 1024×600 pixels 16M color 2xEthernet 24Vcc | REF SCHHMIST6500

L’écran IHM Schneider Electric SCHHMIST6500 de la gamme Harmony ST6 est une interface homme-machine performante, idéale pour les applications industrielles nécessitant une visualisation intuitive et une connectivité avancée. Avec son écran tactile résistif de 10,1 pouces affichant 16 millions de couleurs, il offre une résolution de 1024 x 600 pixels pour une clarté optimale des informations.

Caractéristiques principales

• Écran : TFT LCD 10,1″ (WSVGA), résolution 1024 x 600 pixels, 16 millions de couleurs
• Processeur : ARM Cortex-A8 cadencé à 800 MHz
• Mémoire : 1 Go de mémoire flash pour les applications, 128 Mo pour les données utilisateur, 512 Ko de mémoire de sauvegarde
• Alimentation : 24 V DC
• Interfaces de communication :
  • 2 ports Ethernet RJ45
  • 1 port série RS-232C (SUB-D 9 broches)
  • 1 port série RS-485 (RJ45)
  • 1 port USB 2.0 Type A
  • 1 port USB 2.0 Micro-B
• Température de fonctionnement : de 0 à 50 °C
• Indice de protection : IP65 en face avant (lorsqu’il est correctement installé dans une armoire)
• Dimensions (L x H x P) : 273 x 203 x 47 mm
• Poids : 1,3 kg

Caractéristiques techniques détaillées

• Type d’écran : Tactile résistif monopoint avec rétroéclairage LED
• Montage : Encastrable avec fixation par brides
• Consommation électrique : 12,6 W
• Logiciel de configuration : EcoStruxure Operator Terminal Expert
• Compatibilité : Automates programmables Schneider Electric et autres équipements industriels via protocoles standard

Environnement et conformité

• Certifications : CE, UL, CSA, China RoHS, KC, REACH
• Normes : EN 61000-6-4, EN 61000-6-2, EN 61131-2, UL 61010-2-201, CSA C22.2 No 61010-2-201
• Empreinte carbone : 960 kg CO₂ eq sur le cycle de vie total
• Emballage : Carton recyclé à 70 % minimum

Avantages pour le client

• Interface intuitive : Affichage haute résolution et tactile pour une interaction fluide avec les processus industriels
• Connectivité étendue : Multiples ports de communication pour une intégration facile dans divers environnements réseau
• Installation simplifiée : Montage encastré avec dimensions standardisées pour une adaptation aisée aux armoires existantes
• Durabilité : Conception robuste adaptée aux environnements industriels exigeants
• Maintenance facilitée : Accès rapide aux ports et indicateurs pour un diagnostic et une intervention efficaces

L’écran IHM SCHHMIST6500 de Schneider Electric est la solution idéale pour les applications industrielles nécessitant une interface utilisateur fiable, performante et facile à intégrer, tout en respectant les normes environnementales et de sécurité les plus strictes.
