Dans un projet photovoltaïque, la conception d’un shelter photovoltaïque ne se limite pas à protéger les équipements contre la pluie, la poussière ou le vandalisme. Un aspect souvent sous-estimé, cependant essentiel pour la fiabilité et la longévité de l’ensemble de l’installation, reste la gestion de la chaleur.
La fiabilité des installations repose en grande partie sur la qualité des équipements, mais aussi sur leur environnement immédiat. Les shelters photovoltaïques, qui abritent l’ensemble des systèmes électriques de conversion et de protection, sont directement exposés aux contraintes climatiques. Parmi celles-ci, la gestion de la chaleur constitue un défi majeur. Mal anticipée ou mal maîtrisée, elle peut devenir la cause première de nombreux dysfonctionnements, voire de pannes sérieuses.
1. Comprendre les enjeux thermiques dans un shelter photovoltaïque
Le fonctionnement d’une centrale solaire génère par nature des pertes thermiques importantes. Les onduleurs, par exemple, transforment le courant continu produit par les panneaux en courant alternatif, et ce processus dégage une quantité significative de chaleur. À cela s’ajoute la chaleur ambiante extérieure, qui peut grimper à des niveaux relativement élevés, notamment en été ou dans des zones peu ventilées.
Les shelters, souvent construits en métal pour des raisons de robustesse et de protection mécanique, ont tendance à accumuler la chaleur. Sans dispositif adapté, l’intérieur d’un shelter peut atteindre des températures largement supérieures à celles de l’extérieur. Cela impacte directement le rendement des équipements, dont les performances chutent rapidement dès que la température dépasse les seuils prévus par les constructeurs. Les composants électroniques vieillissent prématurément, les protections thermiques se déclenchent de manière intempestive et, dans les cas extrêmes, des arrêts d’exploitation surviennent.
2. La conception des shelters : une réponse technique à la problématique thermique
Conscients de ces enjeux, nous avons développé chez Technideal des shelters spécifiquement conçus pour optimiser la gestion thermique. La première réponse se trouve dans l’architecture même du shelter. Chaque modèle est pensé pour favoriser le renouvellement d’air et limiter la montée en température.

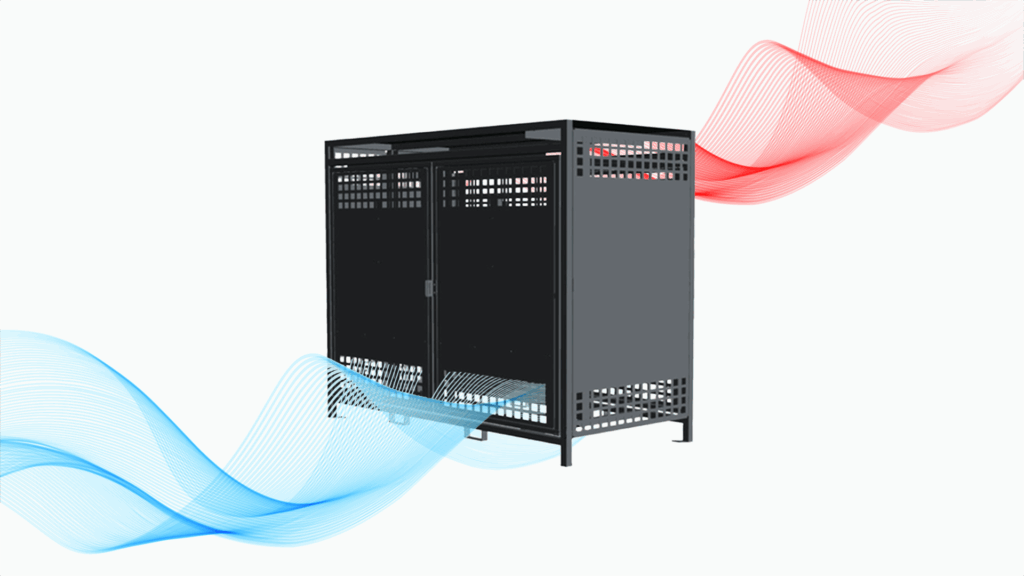

Pour cela, les modèles que nous proposons intègrent des ouvertures naturelles positionnées en partie basses et en partie hautes des parois. Ce principe repose sur un phénomène physique simple : l’air chaud, plus léger, monte naturellement et s’échappe par les parties supérieures, tandis que l’air plus frais entre par les parties basses. Cette circulation permanente crée un effet de convection naturelle qui permet de renouveler l’air intérieur sans recours à des systèmes mécaniques, ce qui évite toute consommation d’énergie supplémentaire.
Afin de limiter encore davantage l’accumulation de chaleur, nous utilisons des tôles anti-UV pour la construction des shelters. Ces matériaux spécifiques ont la particularité de réfléchir une partie importante du rayonnement solaire. Leur finition et leur traitement de surface réduisent l’absorption thermique, ce qui contribue directement à maintenir une température plus stable à l’intérieur du shelter, même en plein été.
3. La ventilation intégrée aux équipements : une gestion thermique multi-niveaux

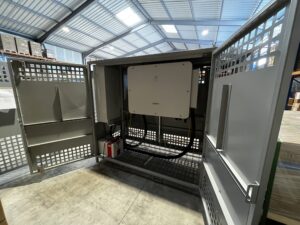

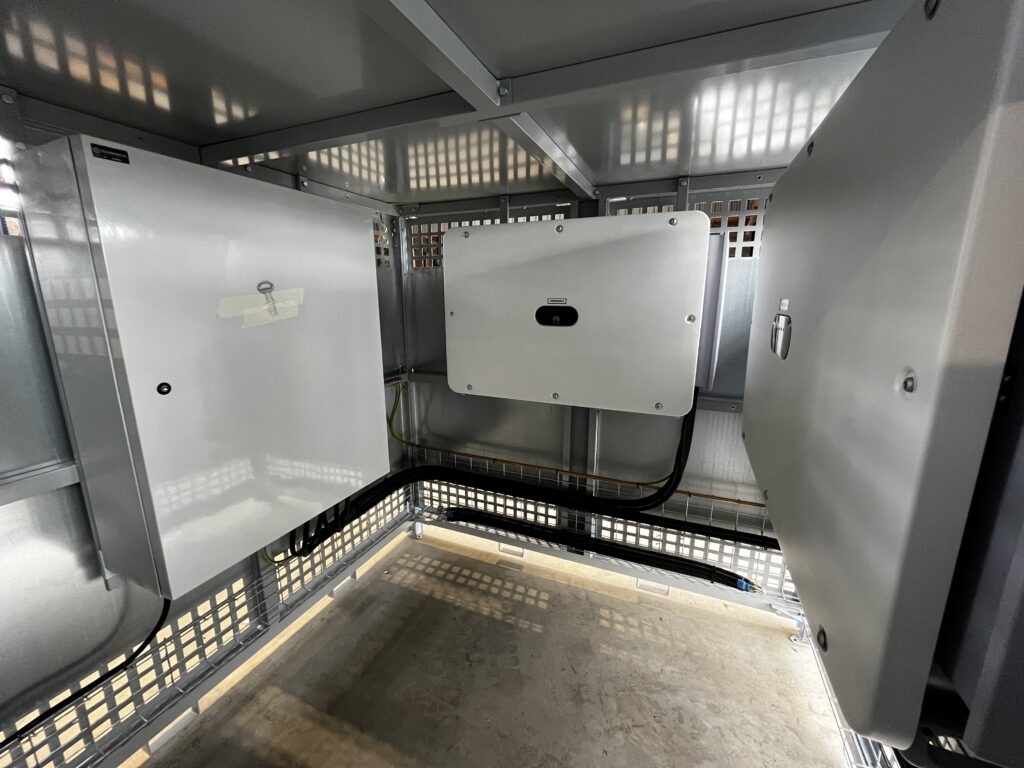

La gestion de la chaleur ne s’arrête pas à la conception du shelter. Elle se prolonge jusque dans les équipements eux-mêmes. La majorité des onduleurs photovoltaïques que nous intégrons disposent de leur propre système de ventilation interne. Ces dispositifs assurent un refroidissement ciblé des composants les plus sensibles. Ils fonctionnent généralement en modulation selon la charge et la température, permettant ainsi de maintenir les composants électroniques dans leur plage optimale de fonctionnement.
La gestion thermique des TGBT : une problématique maîtrisée sans ventilation forcée

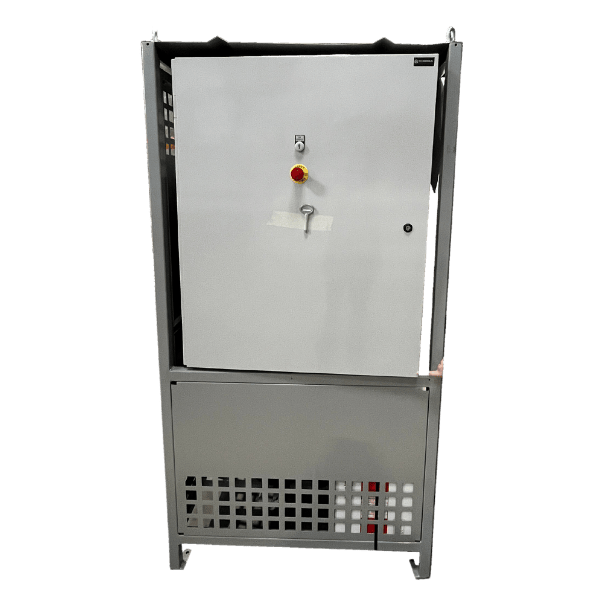

Dans les Tableaux Généraux Basse Tension (TGBT) intégrés à nos shelters photovoltaïques, la gestion de la chaleur est bien entendu prise en compte dès la conception. Toutefois, contrairement à d’autres installations où l’on retrouve fréquemment des grilles de ventilation ou des ventilateurs intégrés dans les armoires, nous avons fait le choix de ne pas intégrer de système de ventilation spécifique dans nos TGBT.
Pourquoi ce choix ? Tout simplement parce que les niveaux d’échauffement constatés à l’intérieur des TGBT restent maîtrisés, même sous climat méditerranéen, grâce à plusieurs facteurs :
- La ventilation naturelle du shelter, optimisée par des ouvertures en partie basse et en partie haute, permet déjà un renouvellement d’air suffisant pour éviter toute accumulation excessive de chaleur.
- La conception même des TGBT (choix des matériaux, dimensionnements, implantation des équipements) limite les points chauds internes.
De plus, l’absence de grille de ventilation directement sur les TGBT permet de garantir un meilleur degré de protection contre la poussière, les intrusions d’insectes et les éventuelles projections d’eau.
Cette approche nous permet de répondre aux exigences thermiques des projets sans recourir à des systèmes de ventilation additionnels, tout en assurant la sécurité et la durabilité des équipements.
4. La maintenance : un levier essentiel pour conserver l’efficacité thermique
Même avec une conception optimisée, la performance thermique d’un shelter photovoltaïque dépend aussi de son entretien. Un onduleur dont les grilles de ventilation sont encrassées ou dont les ventilateurs sont défaillants perdra rapidement en efficacité. Nous recommandons donc un suivi régulier de l’état des ouvertures, des filtres et des systèmes de ventilation.
La mise en place de sondes de température et de dispositifs d’alarme thermique est également une bonne pratique pour les exploitants souhaitant anticiper les risques de surchauffe. Cela permet d’alerter rapidement en cas d’anomalie et de déclencher des interventions de maintenance préventive.
5. Anticiper la gestion de la chaleur pour sécuriser la performance photovoltaïque
La gestion de la chaleur dans les shelters photovoltaïques est bien plus qu’un simple sujet de confort thermique. C’est un paramètre technique fondamental, qui conditionne la durabilité, la fiabilité et la performance financière de toute installation solaire.
Chez Technideal, nous intégrons cet enjeu dès la phase de conception de chaque projet. Nous adaptons nos solutions à la réalité du terrain et aux attentes de nos clients, qu’ils soient installateurs, distributeurs ou exploitants de centrales.
En anticipant les risques thermiques et en mettant en œuvre des solutions adaptées et évolutives, nous permettons à nos partenaires de garantir la pérennité de leurs investissements photovoltaïques.
