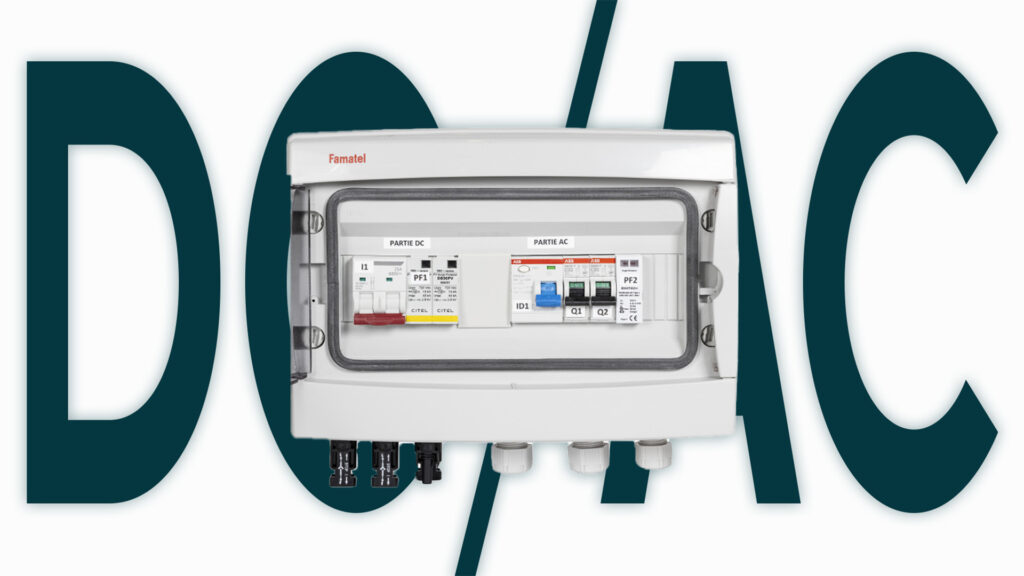

Le coffret AC/DC photovoltaïque est un élément incontournable dans la structure d’une installation solaire bien pensée. Il regroupe, dans une même enveloppe sécurisée, les protections essentielles, les dispositifs de coupure, et les connexions du courant continu (DC) en provenance des panneaux solaires, ainsi que du courant alternatif (AC) en sortie d’onduleur. Cette architecture hybride permet de centraliser les équipements tout en optimisant l’encombrement et la gestion technique. Mais elle impose également une maîtrise rigoureuse des contraintes normatives et fonctionnelles.
Dans cet article, nous allons explorer de manière approfondie les critères techniques à prendre en compte pour dimensionner un coffret AC/DC photovoltaïque fiable, sécurisé et conforme aux normes en vigueur. Du courant continu au courant alternatif, des protections aux contraintes d’intégration, vous découvrirez tout ce qu’il faut savoir pour concevoir un système performant et durable.
1. Comprendre les fonctions et les enjeux du coffret AC/DC
La spécificité d’un coffret AC/DC tient dans sa capacité à gérer deux natures de courant totalement différentes. D’un côté, le courant continu issu des modules solaires, souvent instable et générateur d’arcs en cas de défaut ; de l’autre, le courant alternatif transformé par l’onduleur, destiné à être injecté dans le réseau électrique ou à alimenter un tableau général basse tension. Réunir ces deux types de circuits dans une seule armoire exige une parfaite séparation physique et fonctionnelle.
Cette séparation est exigée par la norme NF C 15-712-1. Elle implique des cloisons, des compartiments étanches, une organisation claire des chemins de câbles, et une identification rigoureuse des borniers et équipements. Un repérage précis permet aussi de faciliter les opérations de maintenance tout en limitant les erreurs de manipulation.
Les fonctions principales du coffret AC/DC sont les suivantes :
- Garantir la sécurité des personnes et la protection des biens face aux surtensions, surintensités et courts-circuits
- Offrir des moyens d’isolement fiables pour chaque circuit (AC et DC), afin de sécuriser les interventions et opérations de maintenance
- Centraliser et organiser tous les équipements de protection, les connexions, les accessoires de surveillance et de communication
Un bon coffret AC/DC est donc à la fois un outil de sécurité, un point névralgique de distribution électrique, et un levier de performance.
2. Partie DC : les paramètres techniques à prendre en compte
Le dimensionnement de la partie DC repose d’abord sur la configuration du champ photovoltaïque. Il est essentiel d’analyser la tension à vide (Voc), l’intensité de court-circuit (Isc), le nombre de strings, les conditions d’exposition (ensoleillement, température), ainsi que la puissance crête de l’installation.
À partir de ces éléments, on détermine :
- Le calibre des fusibles ou disjoncteurs DC, compatibles avec les tensions élevées (souvent 1000 V voire 1500 V)
- La nature et le type des parafoudres DC (Type 2, ou Type 1+2 dans certaines zones à risque)
- Le ou les interrupteurs-sectionneurs DC à coupure franche, capables de supporter un arc électrique
- Les types de borniers, connecteurs et presse-étoupes adaptés au courant continu
Les câbles doivent être choisis avec soin : résistance UV, double isolation, résistance à l’humidité, souplesse d’installation, et surtout section adaptée à la longueur de câble et à la chute de tension. Une chute de tension inférieure à 1,5 % est impérative pour garantir un bon rendement énergétique.
Il ne faut pas négliger non plus les règles de cheminement des câbles DC : éviter les croisements avec des câbles AC, maintenir une ventilation suffisante, protéger mécaniquement les conduits en environnement difficile.
3. Partie AC : assurer la continuité électrique et la conformité
Une fois le courant transformé par l’onduleur, il doit être acheminé vers le tableau général basse tension ou le réseau public. Cette étape nécessite des protections adaptées aux normes de distribution basse tension.
Les principaux équipements à intégrer côté AC sont :
- Un disjoncteur adapté à la puissance de l’onduleur, avec un pouvoir de coupure suffisant (6, 10 ou 15 kA selon les cas)
- Un différentiel de type A, ou B si l’onduleur injecte des courants de fuite en continu
- Un parafoudre AC dimensionné selon les classes de protection du site
- Un sectionneur manuel pour isoler l’onduleur rapidement lors des interventions
On pourra également intégrer des dispositifs de mesure, de supervision (IoT, Modbus, Wi-Fi, etc.), voire des relais de découplage selon les exigences du distributeur d’électricité (Enedis, régies locales…).
Le respect de la norme NF C 15-100 est essentiel. Il garantit non seulement la sécurité de l’installation, mais aussi son acceptation par les organismes de contrôle et les assureurs.
4. Contraintes mécaniques, thermiques et environnementales
Intégrer l’ensemble de ces composants dans une même armoire implique de bien gérer l’espace, la dissipation thermique, et la protection contre les agressions extérieures. C’est pourquoi il est recommandé d’utiliser des coffrets présentant :
- Un indice IP élevé (IP65 minimum) pour les installations extérieures
- Une résistance mécanique IK10, surtout en cas d’exposition au vandalisme ou aux chocs accidentels
- Des grilles d’aération ou des systèmes de refroidissement passif/actif si la dissipation naturelle est insuffisante
Il est également crucial d’assurer l’accessibilité pour la maintenance : porte frontale avec serrure, espace suffisant pour manipuler les borniers, étiquetage clair, documentation disponible à proximité.
5. Pré-câblé ou sur mesure : quel type de coffret choisir ?
Deux grandes options s’offrent aux installateurs : le coffret pré-câblé standardisé, ou le coffret sur mesure.
Les coffrets pré-câblés présentent l’avantage de la rapidité : gain de temps sur chantier, réduction des risques d’erreur, conformité garantie, gain de place grâce à une intégration optimisée. Ils sont idéals pour les installateurs qui réalisent des installations répétitives ou standardisées.
Les coffrets sur mesure, quant à eux, permettent d’adapter parfaitement les équipements aux spécificités du site : grandes puissances, multi-onduleurs, supervision avancée, contraintes d’encombrement ou de ventilation, exigences clients précises. Ils offrent une liberté totale dans la conception.
Dans les deux cas, il est conseillé de se faire accompagner par un fournisseur expérimenté, capable de proposer des solutions éprouvées, des schémas clairs, et un support technique de qualité.
6. Conclusion : un bon coffret AC/DC, c’est un projet maîtrisé
Le coffret AC/DC est bien plus qu’un simple boîtier de raccordement. Il est au cœur de la performance, de la sécurité et de la pérennité d’une installation photovoltaïque. Son dimensionnement doit être rigoureux, documenté, et adapté aux réalités de terrain.
En anticipant les contraintes électriques, mécaniques, normatives et pratiques, vous vous assurez une mise en œuvre fluide, un fonctionnement stable, et une satisfaction client durable.
Chez Technideal, nous concevons et assemblons des coffrets AC/DC prêts à l’emploi ou sur mesure, en respectant scrupuleusement les normes (NF C 15-712-1, NF C 15-100, CEI 61439) et les attentes des professionnels de terrain.
Besoin d’un conseil technique ou d’un chiffrage pour un projet en cours ? Notre équipe vous accompagne de l’étude à la livraison du coffret adapté à votre installation.
