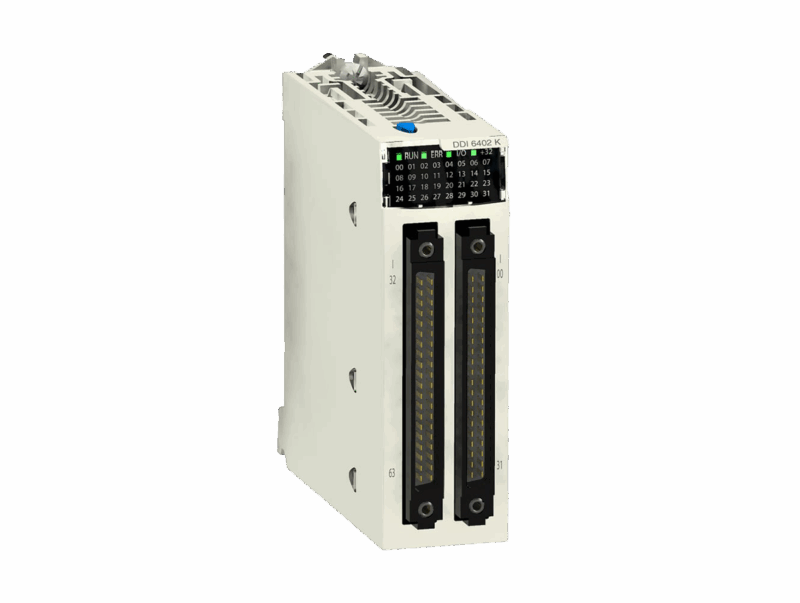

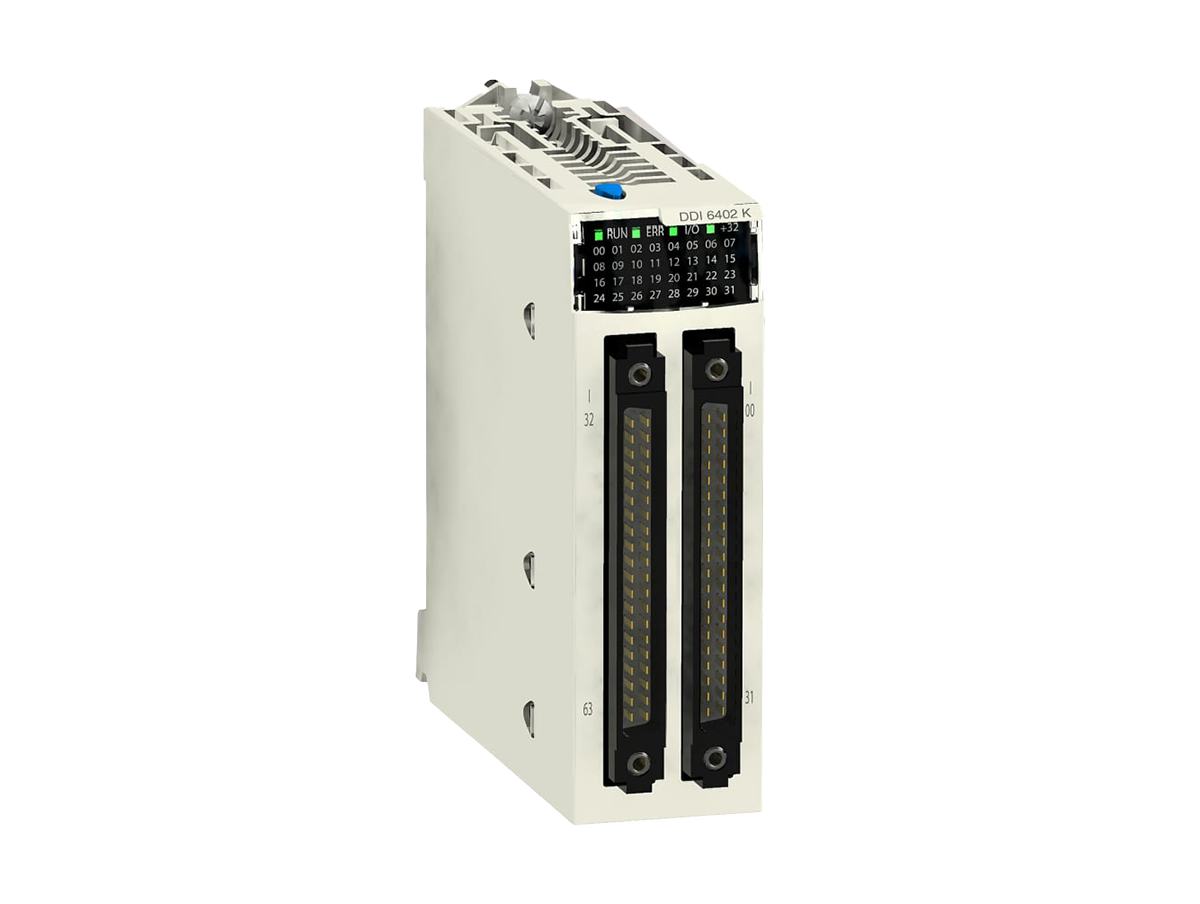

Module E/S TOR Schneider Electric – DIG 64I – 24 VDC SINK | REF SCHBMXDDI6402K

Le module d’entrées TOR SCHBMXDDI6402K de Schneider Electric est conçu pour les automates programmables des gammes Modicon M340 et M580. Issu de la série Modicon X80, il offre une solution fiable et performante pour la gestion des signaux numériques dans les environnements industriels exigeants.

Caractéristiques principales

• Nombre d’entrées : 64 entrées numériques isolées
• Tension d’entrée : 24 V DC (plage admissible : 19 à 30 V DC)
• Type de logique : logique positive (SINK)
• Courant d’entrée : 0,6 mA par canal
• Temps de réponse : 4 à 7 ms
• Connectique : 2 connecteurs débrochables à 40 broches (non fournis)
• Compatibilité capteurs : capteurs de proximité 2/3 fils conformes à la norme IEC 61131-2 type 1
• Indice de protection : IP20
• Dimensions (L x H x P) : 33 x 100 x 150 mm
• Poids : 0,145 kg

Caractéristiques techniques détaillées

• Isolation : ≥ 10 MΩ à 500 V DC entre les canaux et la terre
• Consommation électrique : 160 mA sur le bus 3,3 V DC
• Puissance dissipée : 4,3 W
• MTBF : 510 000 heures
• Montage : sur rail DIN, occupe un seul emplacement sur le rack
• Température de fonctionnement : de 0 à 60 °C
• Humidité relative : de 10 % à 95 % sans condensation

Environnement et conformité

• Certifications : CE, UL, CSA, EAC, RCM, Marine Marchande
• Normes : EN/IEC 61131-2, EN/IEC 61010-2-201
• Conformité RoHS : Oui
• Empreinte carbone : 52 kg CO₂ eq sur le cycle de vie total
• Emballage : carton recyclé à 70 % minimum

Avantages pour le client

• Intégration facile : compatibilité totale avec les automates Modicon M340 et M580
• Fiabilité accrue : entrées isolées et protection contre les surtensions
• Installation simplifiée : connecteurs débrochables pour un câblage rapide et sécurisé
• Maintenance facilitée : diagnostic rapide grâce aux LED d’état
• Durabilité : conception robuste adaptée aux environnements industriels exigeants

Le SCHBMXDDI6402K est la solution idéale pour assurer une gestion fiable et efficace des signaux numériques dans vos systèmes d’automatisation industrielle, tout en respectant les normes environnementales et de sécurité les plus strictes.
