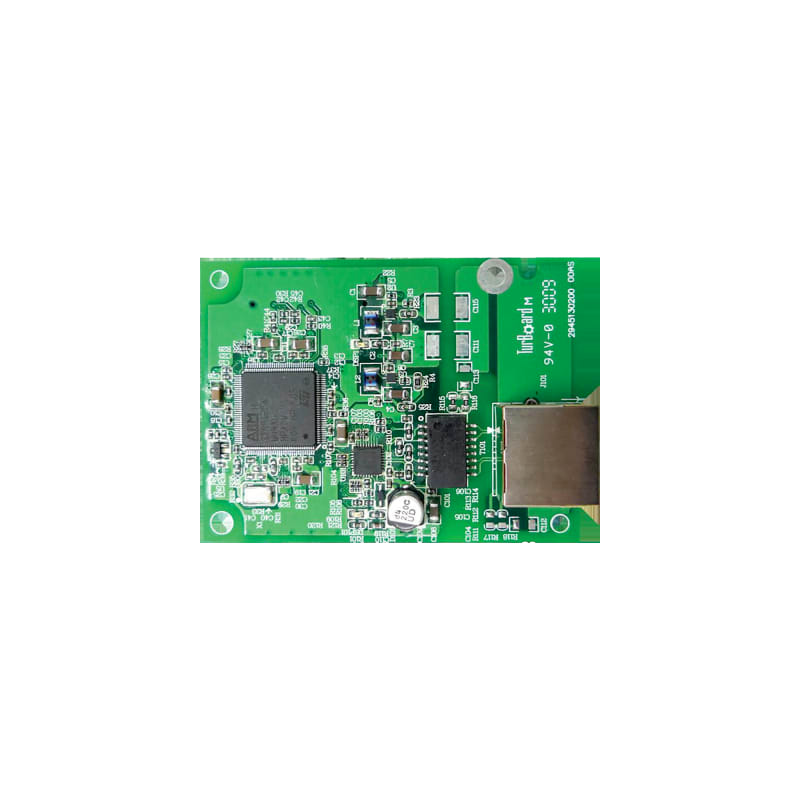

Carte DeviceNet Delta Electronics | REF CMM-DN01

Le module de communication DeviceNet Delta CMM-DN01 est conçu pour intégrer les variateurs de fréquence des séries MS300 et MH300 de Delta dans des réseaux DeviceNet, permettant une communication efficace et une intégration transparente dans les systèmes d’automatisation industrielle.

Caractéristiques techniques :

• Interface de connexion : Connecteur enfichable à 5 broches avec un intervalle de 5,08 mm.
• Méthode de transmission : CAN (Controller Area Network).
• Câble de transmission : Câble blindé torsadé à paire avec deux câbles d’alimentation.
• Vitesse de transmission : Prend en charge des vitesses de 125 kbps, 250 kbps, 500 kbps et des modes de débit en baud étendus.
• Protocole de communication : DeviceNet.
• Port de connexion au variateur : Connecteur de communication à 24 broches.
• Alimentation : Fournie par le variateur de fréquence via le port de connexion.

Caractéristiques principales :

• Compatibilité : Conçu pour les variateurs de fréquence des séries MS300 et MH300 de Delta.
• Fonctionnalités de communication : Prend en charge les connexions de groupe 2 uniquement et l’échange de données I/O en mode polling.
• Capacité d’E/S : Prend en charge une cartographie maximale de 32 mots en entrée et 32 mots en sortie.
• Configuration : Prend en charge les fichiers EDS pour la configuration dans les logiciels de configuration DeviceNet.
• Indicateurs LED : Trois voyants (POWER, MS, NS) pour surveiller l’état de l’alimentation et de la communication.
• Paramétrage flexible : L’adresse du nœud et la vitesse de transmission peuvent être configurées via le variateur de fréquence.

Informations supplémentaires :

• Installation : Le CMM-DN01 est un module de type ouvert et doit être installé dans une enceinte protégée de la poussière, de l’humidité, des chocs électriques et des vibrations.
• Câblage : Assurez-vous que le câblage est correct avant de mettre sous tension et évitez de toucher les bornes lorsque l’appareil est alimenté.
• Mise en garde : Ne connectez pas l’alimentation CA aux bornes d’entrée/sortie pour éviter des dommages graves.
