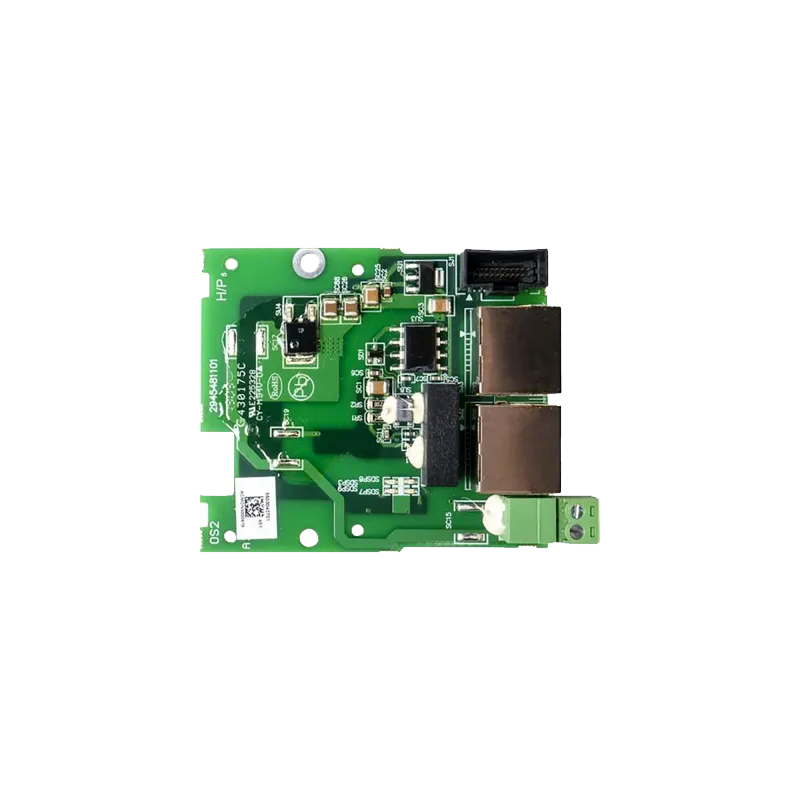

Carte CANopen Delta Electronics | REF CMM-COP01

Le module de communication CANopen Delta CMM-COP01 est conçu pour intégrer les variateurs de fréquence Delta, tels que les séries VFD-E et MS300, dans des réseaux CANopen, facilitant ainsi une communication efficace et une intégration transparente dans les systèmes d’automatisation industriels.

Caractéristiques techniques :

• Interface de connexion : Connecteur enfichable de 5,08 mm
• Méthode de transmission : CAN (Controller Area Network)
• Câble de transmission : Câble torsadé blindé à 2 fils
• Isolation électrique : 500 V DC
• Vitesse de transmission : 10 Kbps, 20 Kbps, 50 Kbps, 125 Kbps, 250 Kbps, 500 Kbps, 800 Kbps, 1 Mbps
• Protocole de communication : CANopen
• Résistance de terminaison : Commutable via SSW1 ; à gauche pour une résistance externe, à droite pour une connexion interne
• Consommation électrique : 0,8 W
• Tension d’alimentation : 5 V DC

Caractéristiques principales :

• Compatibilité : Conçu pour les variateurs de fréquence Delta des séries VFD-E et MS300
• Conformité : Respecte la norme CiA 402
• Fonctionnalités de communication : Prend en charge les objets de données de processus (PDO), les objets de données de service (SDO), la synchronisation (SYNC), les messages d’urgence (EMCY) et la gestion du réseau (NMT)
• Indicateurs LED : Trois voyants (RUN, ERROR, SP) pour surveiller l’état de la communication
• Paramétrage flexible : La vitesse de communication et l’adresse du nœud peuvent être configurées via des commutateurs rotatifs

Informations supplémentaires :

• Installation : Le CMM-COP01 est un contrôleur de type ouvert et doit être installé dans une enceinte protégée de la poussière, de l’humidité, des chocs électriques et des vibrations.
• Câblage : Assurez-vous que le câblage est correct avant de mettre sous tension et évitez de toucher les bornes lorsque l’appareil est alimenté.
• Mise en garde : Ne connectez pas l’alimentation CA aux bornes d’entrée/sortie pour éviter des dommages graves.
